Versión cinco puertas

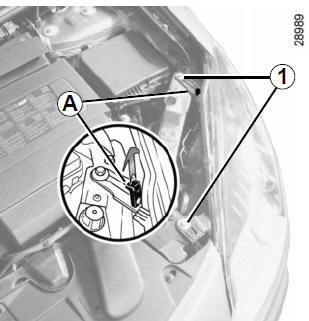

Una vez abierto el capot, tire de la herramienta A hacia arriba. Retire los dos tornillos 1 del faro utilizando la herramienta.
Tire del faro hacia delante deslizándolo en sus raíles hasta el tope.
Una vez montado el piloto, apriete los tornillos 1 y guarde la herramienta en su sitio.

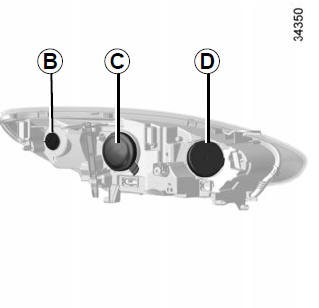

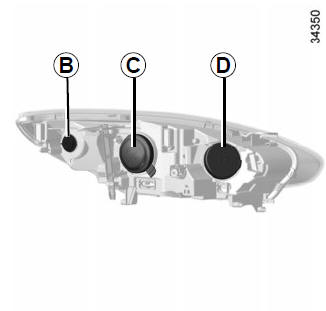

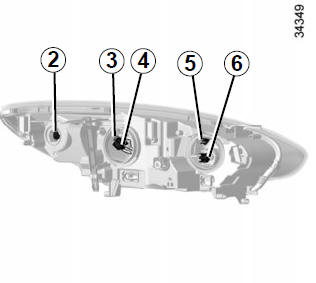

Luces indicadoras de dirección

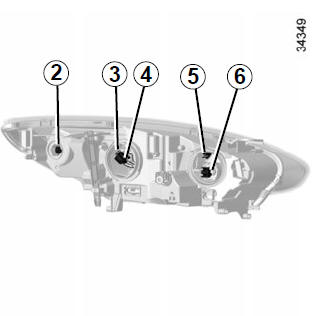

Gire el portalámparas B para desbloquearlo.
Tipo de lámpara 2 : PY21W.
Luces de cruce C
Luz de cruce con lámparas halógenas Retire la tapa y, después, suelte el muelle 3 para sacar la lámpara 4.
Tipo de lámpara: H7.
Utilice imperativamente lámparas anti U.V. 55W para no estropear el cristal plástico de los faros.
No toque el cristal de la lámpara.
Agárrela por el casquillo.
Una vez cambiada la lámpara, vuelva a poner la tapa.
Dado el peligro que implica la manipulación de un dispositivo sometido a alta tensión, la sustitución de este tipo de lámpara debe ser realizada por un Representante de la marca.
Luces de carretera
Retire la tapa D, presione el portalámparas 6 hacia abajo para desbloquear.
Tipo de lámpara: H7.
Luces delanteras de posición
Retire la tapa D y después tire del portalámparas 5.
Tipo de lámpara: W5W.
Antes de cualquier intervención en el compartimento del motor, corte el contacto; para ello, pulse el botón de parada del motor (consulte el apartado "Arranque, parada del motor" en el capítulo 2).
Según la legislación local o por precaución, consiga en un Representante de la marca una caja de repuesto que incluya un juego de lámparas y un juego de fusibles.
Las lámparas están sometidas a presión y pueden estallar durante la sustitución.
Riesgo de heridas.
Al realizar intervenciones cerca del motor, tener en cuenta que este puede estar caliente. Además, el motoventilador puede ponerse en marcha en cualquier momento.
Riesgo de heridas.
Puede sustituir las lámparas descritas a continuación. No obstante, le aconsejamos que sea un Representante de la marca el que las sustituya si la manipulación parece difícil.
Por precaución, consiga en un Representante de la marca una caja de repuesto que incluya un juego de lámparas y un juego de fusibles.
Versión cuatro puertas

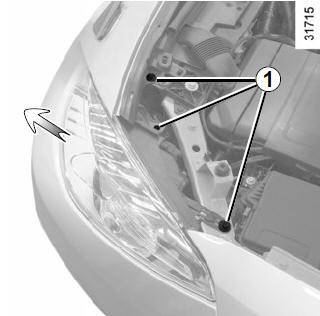

Después de abrir el capó, afloje los tornillos 1 con herramientas estándar o, según el vehículo, con las llaves incluidas en el bloque de herramientas.
Tire del faro en la dirección que indica la flecha hasta llegar al tope.
Nota: no se puede retirar el faro por completo. No ejercer demasiada fuerza; podrían dañarse las conexiones.

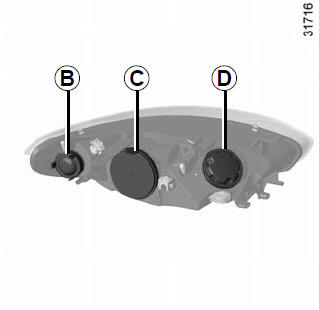

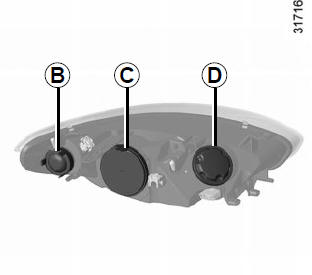

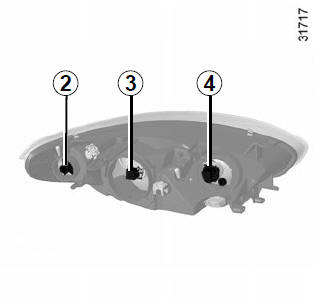

Luces indicadoras de dirección
Retire la tapa B, afloje el portalámparas 2 un cuarto de vuelta y desenrosque la lámpara un cuarto de vuelta.
Tipo de lámpara: PY21W
Luces de cruce C
Luces de cruce con lámparas de Xénon
Tipo de lámpara: D1S.
Dado el peligro que implica la manipulación de un dispositivo sometido a alta tensión, la sustitución de este tipo de lámpara debe ser realizada por un Representante de la marca.

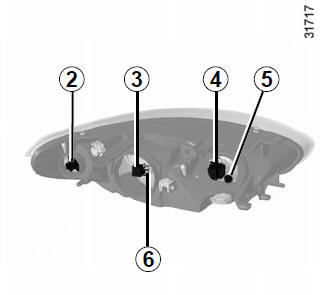

Luz de cruce con lámparas halógenas Retire la tapa C y suelte el conector de la lámpara 3.
Presione la parte superior del clip 6, saque el conjunto de su alojamiento y libere la lámpara.
Tipo de lámpara: H7.
Utilice imperativamente lámparas anti U.V. 55W para no estropear el cristal plástico de los faros.
No toque el cristal de la lámpara.
Una vez cambiada la lámpara, vuelva a poner la tapa.
Luces de carretera
Gire la tapa D un cuarto de vuelta y saque el conector 4 con la lámpara.
Retire la lámpara del conector.
Tipo de lámpara: H7.
Luces de posición
Gire la tapa D un cuarto de vuelta, tire del portalámparas 5 y saque la lámpara.
Tipo de lámpara: W5W
Las lámparas están sometidas a presión y pueden estallar durante la sustitución.
Riesgo de heridas.
Al realizar intervenciones cerca del motor, tener en cuenta que este puede estar caliente. Además, el motoventilador puede ponerse en marcha en cualquier momento.
Riesgo de heridas.

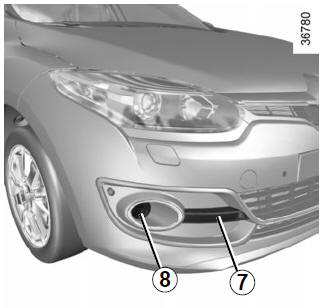

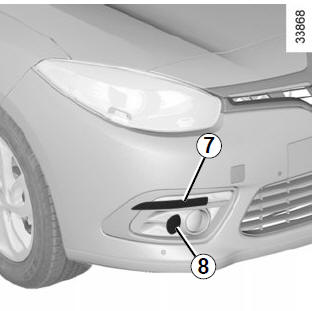

Luces de día 7
Consulte a un Representante de la marca.
Luces delanteras de niebla 8
En cuanto a la necesidad de desmontar el paragolpes delantero, consulte a un Representante de la marca.
Las lámparas están sometidas a presión y pueden estallar durante la sustitución.
Riesgo de lesiones.
Faros adicionales
Si desea equipar su vehículo con faros "antiniebla" o "largo alcance", consulte a un Representante de la marca.
Toda intervención (o modificación) en el circuito eléctrico debe ser efectuada por un Representante de la marca ya que una conexión incorrecta podría provocar el deterioro de la instalación eléctrica (cableado u órganos, en particular el alternador); además, él dispone de las piezas necesarias para la adaptación.
