Renault Fluence > Luces traseras y laterales (sustitución de las lámparas)

Versión cinco puertas

Luces indicadoras de dirección/de posición y de stop

• Suelte la tapa del bloque de herramientas y saque las herramientas.

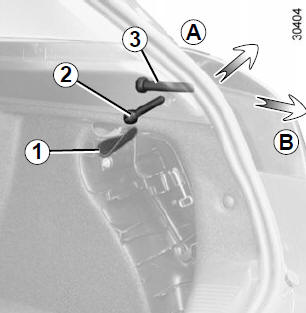

• Abra la tapa 1 para acceder a las tuercas 2 y 3;
• afloje la tuerca 2 sin retirarla totalmente;

Las lámparas están sometidas a presión y pueden estallar durante la sustitución.

Riesgo de heridas.

• Afloje la tuerca 2, empuje encima para soltar la parte delantera del piloto (movimiento A) y retire la tuerca;
• desde el exterior, tire del piloto hacia usted (movimiento B);

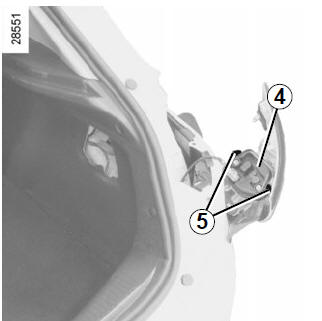

• Desmonte el portalámparas 4 desbloqueando los clips 5.

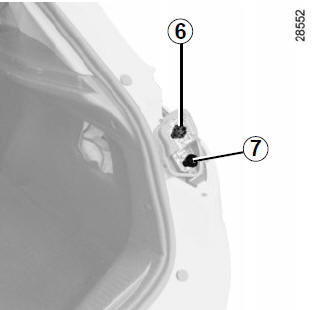

Luz indicadora de dirección 6
Tipo de lámpara: PY21W.
Luz de posición y luz de stop 7
Tipo de lámpara: P21/5W.

Montaje Para montarla, proceda en sentido inverso teniendo cuidado para no dañar los cables.

Terceras luces de stop y de posición LED (según el vehículo) Contacte con un Representante de la marca.

Versión cinco puertas (continuación)

Luces de niebla/de posición y de marcha atrás

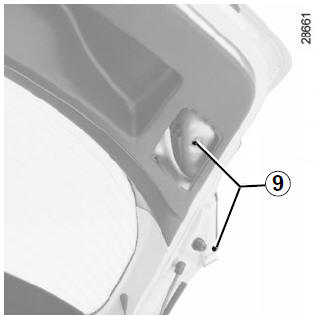

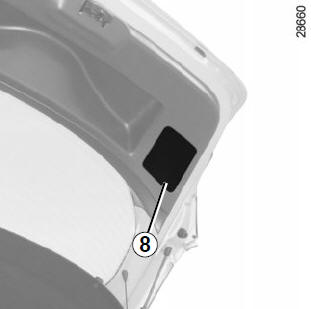

• Desde el maletero, suelte la tapa 8, y quite los tornillos 9.

• Baje el maletero y tire hacia atrás del piloto 10 para soltarlo.
• Afloje el portalámparas de la lámpara concernida.

Las lámparas están sometidas a presión y pueden estallar durante la sustitución.

Riesgo de heridas.

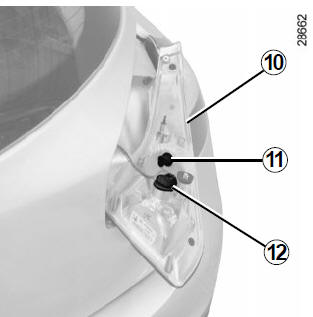

Luz de marcha atrás 11
Tipo de lámpara: W16W.
Luz de niebla/Luz de posición 12
Tipo de lámpara: P21/4W.

Terceras luces LED de posición (según el vehículo) Contacte con un Representante de la marca.

Versión cuatro puertas

Luces indicadoras de dirección/de posición y de stop

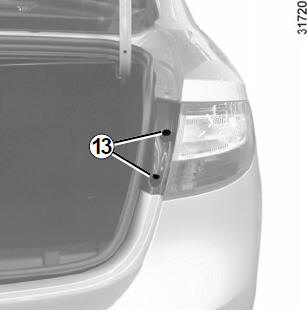

• Abra el portón, afloje los tornillos 13 y suelte el bloque de luces tirando de él hacia atrás.

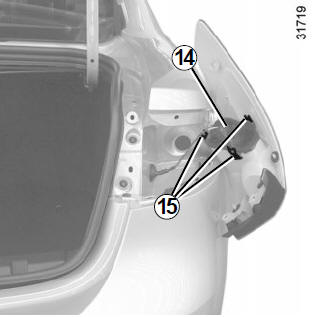

• Suelte los clips 15 para desmontar el portalámparas 14.

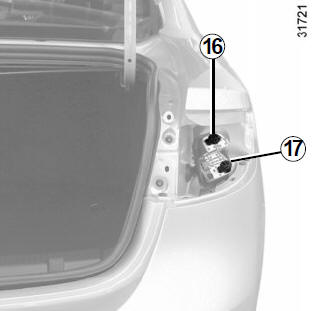

• Desenrosque el portalámparas 16 o 17 y sustituya la lámpara.

Nota: compruebe que el cable esté en su sitio antes de insertar el bloque del piloto.

Luz indicadora de dirección 16
Tipo de lámpara: PY21W.
Luz de posición y luz de stop 17
Tipo de lámpara: P21/5W.

Montaje Para montarla, proceda en sentido inverso teniendo cuidado para no dañar los cables.

Terceras luces de stop y de posición LED (según el vehículo) Contacte con un Representante de la marca.

Versiones cuatro puertas (continuación)

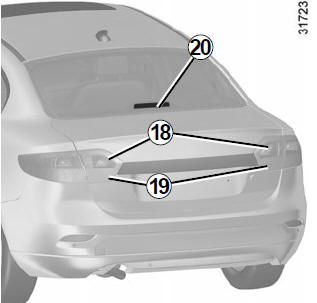

Luz de marcha atrás del portón 18 y
Luz trasera de niebla 19

Diríjase a un Representante de la marca.

Tercera luz de stop 20

Consulte a un Representante de la marca.

Versión cinco puertas

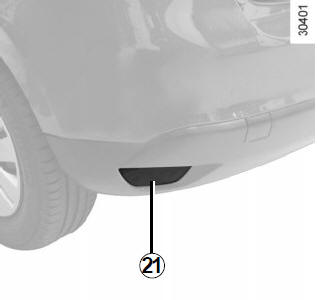

Luz trasera de niebla 21 Afloje el portalámparas girándolo hacia el centro del vehículo y accediendo a él por la parte inferior.

Tipo de lámpara: P21W

Montaje Para montarla, proceda en sentido inverso teniendo cuidado para no dañar los cables.

Nota: sólo el lado del conductor dispone de luz trasera de niebla.

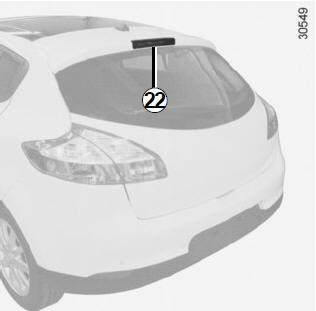

Tercera luz de stop 22

Consulte a un Representante de la marca.

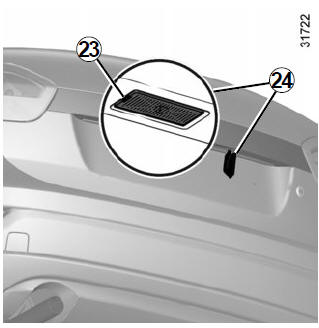

Iluminador de la placa de matrícula 24

• Suelte el iluminador 24 presionando la lengüeta 23;
• retire la tapa del iluminador para acceder a la lámpara.

Tipo de lámpara: W5W.

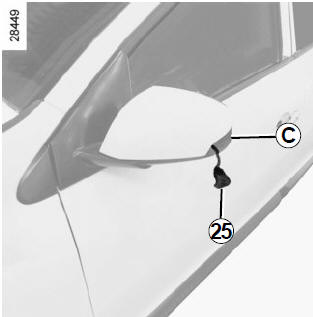

Repetidores laterales 25

• Suelte el repetidor 25 (con una herramienta del tipo destornillador plano colocado en C para bascular el repetidor desde la parte trasera hacia la parte delantera del vehículo);
• gire el portalámparas un cuarto de vuelta y saque la lámpara.

Tipo de lámpara: W5W.

Luces laterales de LED (según el vehículo) Contacte con un Representante de la marca.

Las lámparas están sometidas a presión y pueden estallar durante la sustitución.

Riesgo de heridas.
