Fiat Bravo > Sustitución de la lámpara exterior

Para el tipo de lámpara y su potencia, consultar el apartado "Sustitución de una lámpara".

GRUPOS ÓPTICOS DELANTEROS

Los grupos ópticos delanteros están compuestos por las luces de posición, las luces de cruce, las luces de carretera y los intermitentes.

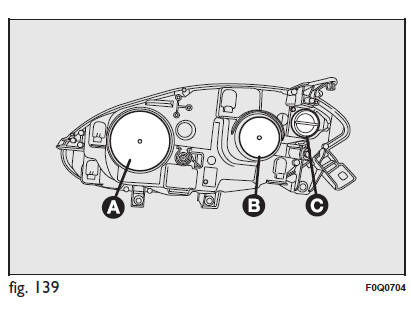

La disposición de las lámparas del grupo óptico es la siguiente fig. 139:

1. Luces de posición/luces diurnas y luces de carretera
2. Luces de cruce
3. Intermitentes

LUCES DE CRUCE

Para sustituir la lámpara, proceder del siguiente modo:

• quitar la tapa de protección B fig. 139;

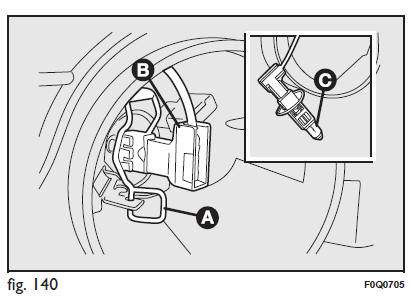

• desenganchar la ballestilla de sujeción de la lámpara A fig. 140;
• desconectar el conector eléctrico B;
• extraer la lámpara C y sustituirla;
• montar la nueva lámpara, haciendo coincidir el borde de la pieza metálica con la ranura que hay en la parábola del faro; a continuación, volver a conectar el conector eléctrico B y enganchar la ballestilla de sujeción de la lámpara A;
• montar correctamente la tapa de protección A fig. 139.

Con lámparas de descarga de gas (Bi-Xenón) (para versiones/países, donde esté previsto)

ADVERTENCIA

Dada la elevada tensión de alimentación, la posible sustitución de una lámpara de descarga de gas (Bi-Xenón) únicamente puede ser realizada por personal especializado: ¡peligro de muerte! Acudir a la Red de Asistencia Fiat.

LUCES DE POSICIÓN

Para sustituir la lámpara, proceder del siguiente modo:

• quitar la tapa de protección A fig. 139;

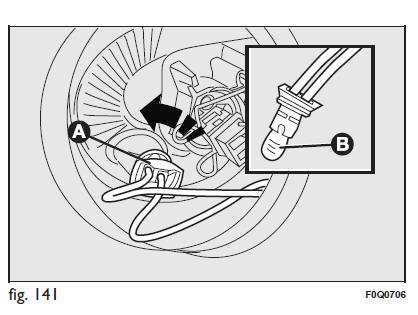

• girar hacia la izquierda el portalámpara A fig. 141 y extraerlo;
• extraer la lámpara B y sustituirla;
• montar la nueva lámpara, introducir nuevamente el portalámpara A fig. 141 y, a continuación, montar de nuevo correctamente la tapa de protección B fig. 139.

LUCES DE CARRETERA

Para sustituir la lámpara, proceder del siguiente modo:

• quitar la tapa de protección A fig. 139;

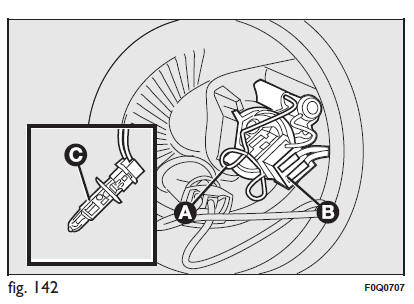

• desenganchar la ballestilla de sujeción de la lámpara A fig. 142;
• extraer la lámpara C y sustituirla;
• montar la nueva lámpara, haciendo coincidir el borde de la pieza metálica con la ranura que hay en la parábola del faro; a continuación, volver a conectar el conector eléctrico B y enganchar la ballestilla de sujeción de la lámpara A;
• montar de nuevo correctamente la tapa de protección B fig. 139.

INTERMITENTES

Delanteros

Para sustituir la lámpara, proceder de la siguiente manera:

• girar hacia la izquierda la tapa de protección C fig. 139 ;

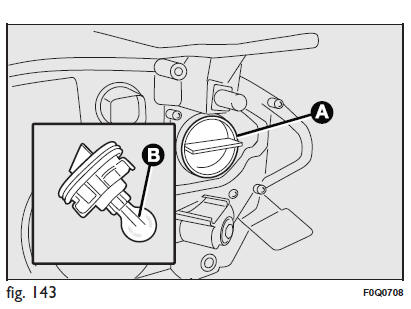

• extraer la lámpara B fig. 143 y sustituirla;
• montar de nuevo correctamente la tapa de protección A.

Laterales

Para sustituir la lámpara, proceder del siguiente modo:

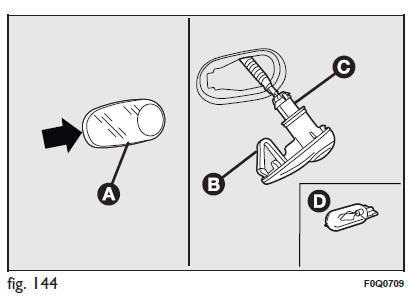

• intervenir en el transparente A fig. 144 de forma que se comprima la ballestilla interior B, a continuación extraer el grupo hacia el exterior;
• girar hacia la izquierda el portalámpara C, extraer la lámpara D introducida a presión y sustituirla;
• volver a montar el portalámpara C en la pantalla transparente girándolo hacia la derecha;
• volver a montar el grupo asegurándose de oír el "clic" de bloqueo de la ballestilla interior B.

LUCES ANTINIEBLA DELANTERAS

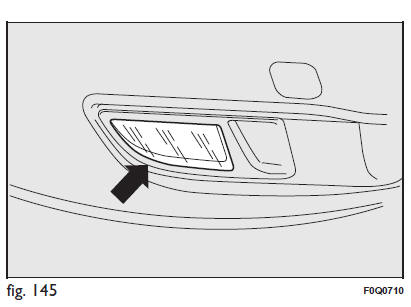

Para sustituir la lámpara fig. 145, acudir a la Red de Asistencia Fiat.

GRUPOS ÓPTICOSTRASEROS

Los grupos ópticos traseros contienen las lámparas de las luces de posición, de los intermitentes y de freno (stop).

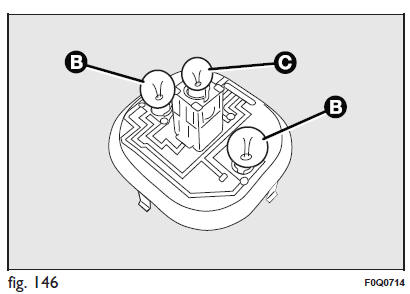

La disposición de las lámparas del grupo óptico fig. 146 es la siguiente:

2. Luces de posición/Luces de freno (biluz)
3. Intermitentes

Para sustituir una lámpara, proceder de la siguiente manera:

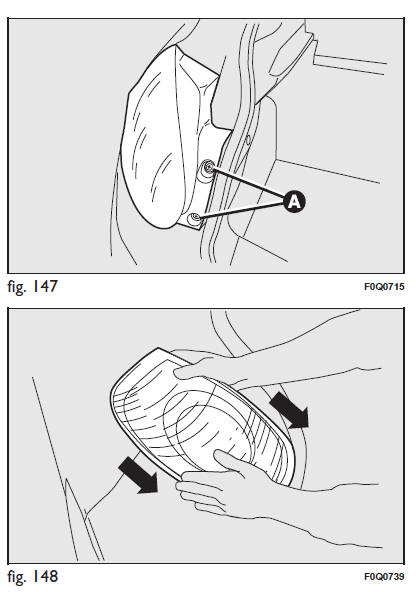

• abrir el maletero y aflojar los dos tornillos A fig. 147 de fijación del grupo óptico trasero;
• retirar el grupo óptico extrayéndolo con las dos manos en el sentido que indican las flechas fig. 148;

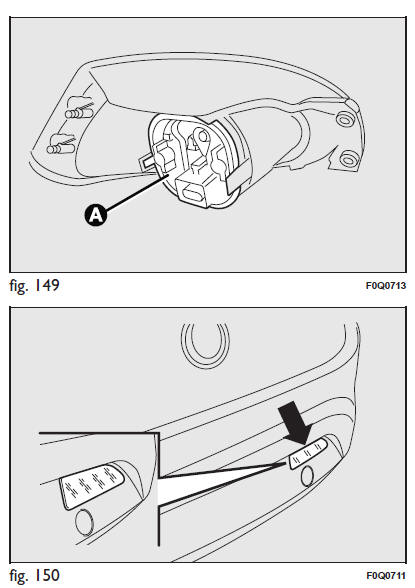

• desconectar el conector eléctrico y retirar, actuando en las tres patillas de sujeción, la tapa de protección A fig. 149. A continuación, sustituir la lámpara correspondiente.

LUZ DE MARCHAATRÁS

Para la sustitución de la lámpara fig. 150, acudir a la Red de Asistencia Fiat.

LUZANTINIEBLATRASERA

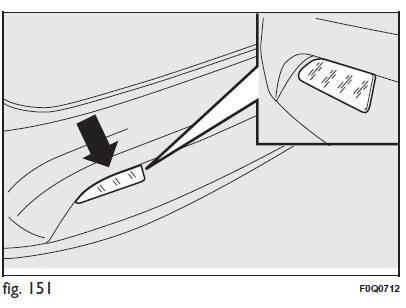

Para la sustitución de la lámpara fig. 151, acudir a la Red de Asistencia Fiat.

TERCERA LUZ DE FRENO

Para sustituir una lámpara, proceder del siguiente modo:

• abrir el maletero;

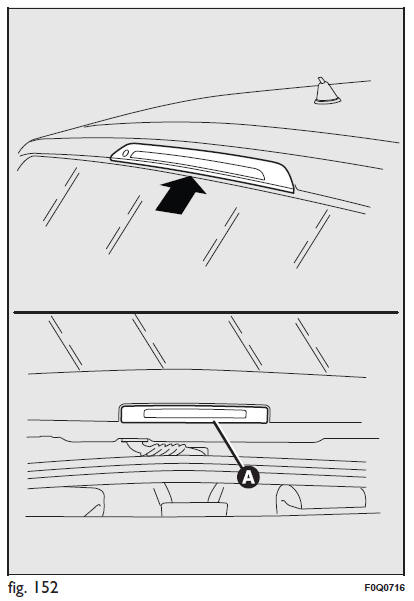

• retirar la tapa A fig. 152;

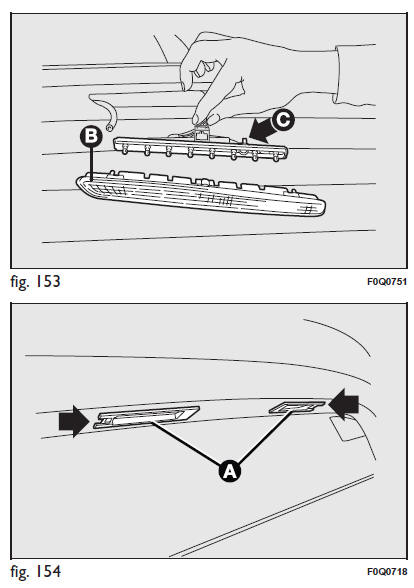

• extraer el grupo transparente B fig. 153 y desconectar el conector eléctrico;
• actuando de modo contrapuesto en las patillas C fig. 153 extraer el portalámpara;
• extraer la lámpara montada a presión y sustituirla.
• volver a montar la tapa A fig. 152 y cerrar el maletero.

LUCES DE LA MATRÍCULA

Para sustituir las lámparas, proceder del siguiente modo:

• actuar en el punto indicado por las flechas y quitar los grupos transparentes A fig. 154;

• girar hacia la derecha el portalámpara B fig. 155;
• extraer la lámpara C y sustituirla.
