Fiat Bravo > Salpicadero, Cuadro e instrumentos de a bordo

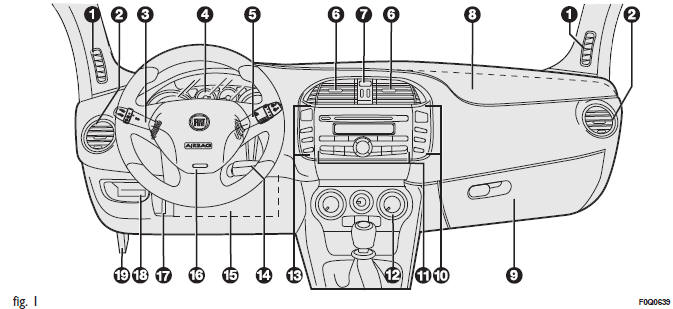

Salpicadero

La presencia y la posición de los mandos, instrumentos e indicadores pueden variar en función de las versiones.

1. Difusor para enviar el aire a las ventanillas laterales
2. Difusor de aire regulable y orientable
3. Palanca de mando de luces exteriores
4. Cuadro de instrumentos
5. Palanca de mando del limpiaparabrisas/limpialuneta/ordenador de viaje
6. Difusores de aire regulables y orientables
7. Interruptor para las luces de emergencia
8. Airbag frontal pasajero
9. Guantera
10. Grupo interruptores de mando luces antiniebla delanteras/traseras y encendido/configuración menú
11. Mandos de la autorradio
12. Mandos para la calefacción/ventilación/climatización
13. Grupo de interruptores para activar/desactivar la dirección asistida eléctrica/sistema ASR (para versiones/países, donde esté previsto)/sensores de aparcamiento delanteros (para versiones/países, donde esté previsto)
14. Llave de contacto y dispositivo de arranque
15. Airbag frontal para las rodillas, lado conductor (para versiones/países, donde esté previsto)
16. Airbag frontal del conductor
17. Palanca de bloqueo volante
18. Tapa de acceso a la centralita de fusibles
19. Palanca para abrir el capó

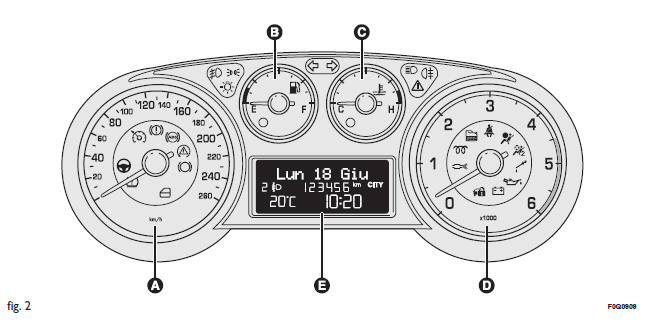

Cuadro e instrumentos de a bordo

1. Velocímetro (indicador de velocidad)
2. Indicador de nivel de combustible con testigo de reserva
3. Indicador de temperatura del líquido de refrigeración del motor con testigo de temperatura máxima
4. Cuentarrevoluciones
5. Pantalla

VELOCÍMETRO

Indica la velocidad del vehículo (velocímetro).

CUENTARREVOLUCIONES

Indica el número de revoluciones por minuto del motor.

El cuentarrevoluciones, con el motor al ralentí, puede indicar un aumento gradual o repentino del régimen según el caso.

Este comportamiento es normal y no debe ser motivo de preocupación, ya que puede producirse, por ejemplo, al activar el climatizador o el electroventilador. En estos casos, una variación lenta de revoluciones sirve para proteger el estado de carga de la batería.

ADVERTENCIA El sistema de control de la inyección electrónica bloquea progresivamente el flujo de combustible cuando el motor está "sobrerrevolucionado", con la consiguiente pérdida de potencia.

INDICADOR DE NIVEL DE COMBUSTIBLE

La aguja indica la cantidad de combustible presente en el depósito.

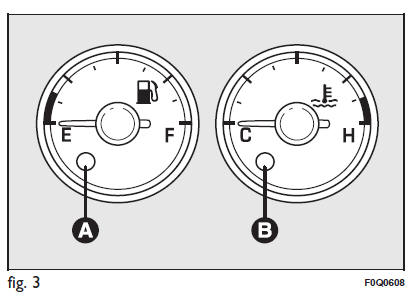

El testigo A fig. 3 encendido indica que en el depósito quedan de 8 a 10 litros de combustible.

5. depósito vacío
6. depósito lleno (ver lo descrito en el apartado "Repostado del vehículo" en el presente capítulo).

No viajar con el depósito de combustible casi vacío: la falta de alimentación podría dañar el catalizador.

ADVERTENCIA Si la aguja se coloca en la indicación E con el testigo A fig. 3 intermitente, significa que hay una anomalía en el sistema. En tal caso, acudir a la Red de Asistencia Fiat para comprobar el sistema.

INDICADOR DE LATEMPERATURA DEL LÍQUIDO DE REFRIGERACIÓN DEL MOTOR

La aguja indica la temperatura del líquido de refrigeración del motor y empieza a emitir señales cuando supera los 50ºC aproximadamente.

Durante el funcionamiento normal del vehículo, la aguja puede moverse en distintas posiciones dentro del espacio de indicación según las condiciones de uso del vehículo.

3. Baja temperatura del líquido de refrigeración del motor

8. Alta temperatura del líquido de refrigeración del motor.

El testigo B fig. 3 encendido (en algunas versiones junto con el mensaje que se muestra en la pantalla) indica un aumento excesivo de la temperatura del líquido de refrigeración; en este caso, es necesario apagar el motor y acudir a la Red de Asistencia Fiat.

Si la aguja de la temperatura del líquido de refrigeración del motor llega a la zona roja, apagar el motor inmediatamente y acudir a la Red de Asistencia Fiat.
