Fiat Bravo > Datos técnicos

Datos para la identificación

Los datos de identificación del vehículo son:

  • Placa de datos de identificación;
  • Marcado del bastidor;
  • Placa de identificación de la pintura de la carrocería;
  • Marcado del motor.

Fiat Bravo. Datos para la identificación

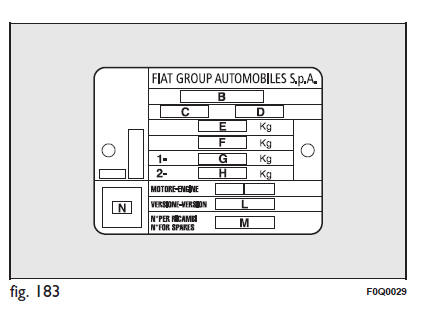

PLACA DE DATOS DE IDENTIFICACIÓN

Está colocada en el travesaño delantero del compartimento del motor e incluye los siguientes datos de identificación fig. 183:

  1. Número de homologación.
  2. Código de identificación del tipo de vehículo.
  3. Número de serie de fabricación del bastidor.
  4. Peso máximo autorizado del vehículo a plena carga.
  5. Peso máximo autorizado del vehículo a plena carga más el remolque.
  6. Peso máximo autorizado sobre el primer eje (delantero).
  7. Peso máximo autorizado sobre el segundo eje (trasero).
  8. Tipo de motor.
  1. L Código de la versión de la carrocería.
  2. Número para recambios.
  3. Valor correcto del coeficiente de humos (para motores de gasóleo).

MARCADO DEL BASTIDOR

Está grabado en la superficie del habitáculo, cerca del asiento delantero derecho.

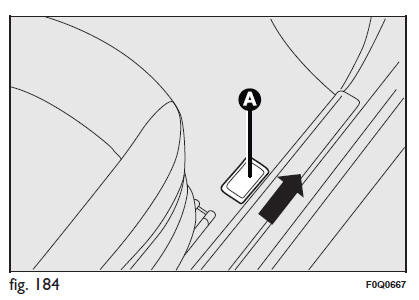

Para acceder, desplazar hacia delante la tapa A fig. 184: El marcado incluye:

  • tipo de vehículo (ZFA 198000);
  • número de serie de fabricación del bastidor.

Fiat Bravo. Datos para la identificación

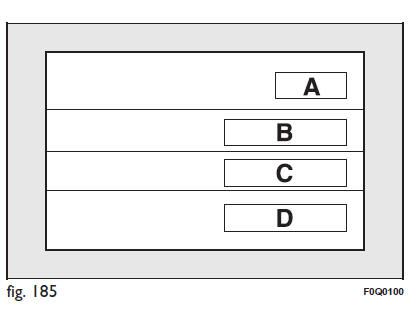

PLACA DE IDENTIFICACIÓN DE LA PINTURA DE LA CARROCERÍA

Se encuentra en la parte interna del portón del maletero y contiene los siguientes datosfig. 185:

  1. Fabricante de la pintura.
  2. Denominación del color.
  3. Código Fiat del color.
  4. Código del color para retoques o repintado.

MARCADO DEL MOTOR

Está grabado en el bloque de cilindros y muestra el tipo y el número de serie de fabricación.

Fiat Bravo. Datos para la identificación

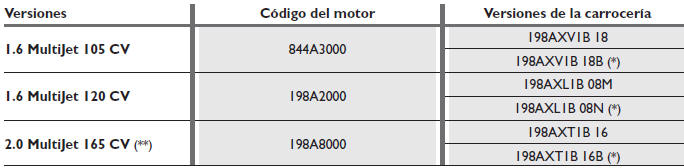

Código del motor - versiones de la carrocería

Fiat Bravo. Código del motor - versiones de la carrocería

(*) Versiones con posibilidad de neumáticos de 18"
(**) Para versiones/países, donde esté previsto

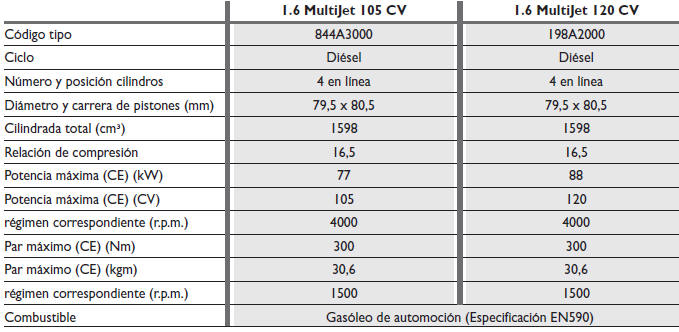

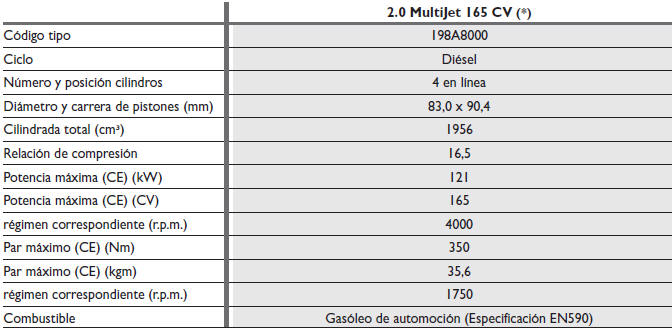

Motor

Fiat Bravo. Motor

Fiat Bravo. Motor

(*) Para versiones/países donde esté previsto

Alimentación

Fiat Bravo. Alimentación

ADVERTENCIA

Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuenta las características técnicas de la instalación pueden causar anomalías de funcionamiento con riesgo de incendio.

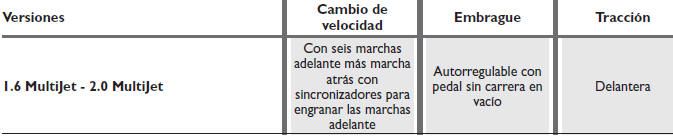

Transmisión

Fiat Bravo. Transmisión

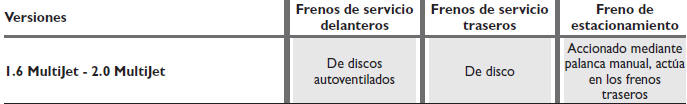

Frenos

Fiat Bravo. Frenos

ADVERTENCIA El agua, el hielo y la sal anticongelante esparcida sobre la carretera pueden depositarse en los discos de los frenos, reduciendo la eficacia de frenado en la primera frenada.

Suspensiones

Fiat Bravo. Suspensiones

Dirección

Fiat Bravo. Dirección

Ruedas

LLANTASY NEUMÁTICOS

Llantas de acero moldeado o de aleación.

Neumáticos Tubeless de carcasa radial. En el permiso de circulación figuran todos los neumáticos homologados.

ADVERTENCIA En caso de discrepancias entre el "Manual de Empleo y Cuidado" y el permiso de circulación, tener en cuenta sólo lo que indique este último. Por seguridad de marcha es indispensable que el vehículo disponga de neumáticos de la misma marca y del mismo tipo en todas las ruedas.

ADVERTENCIA Con neumáticos Tubeless no utilizar cámaras de aire.

RUEDA DE REPUESTO

Llanta de acero moldeado. Neumático Tubeless.

ALINEACIÓN DE LAS RUEDAS

Convergencia de las ruedas delanteras medida entre las llantas: - 1 mm +/- 1 mm Los valores se refieren al vehículo en condiciones de marcha.

LECTURA CORRECTA DEL NEUMÁTICO

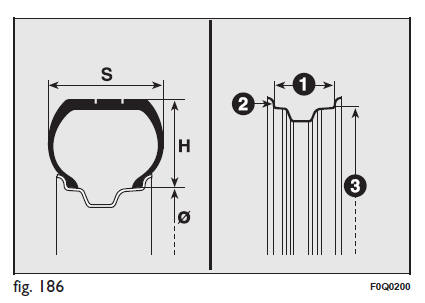

Ejemplo fig. 186: 195/55 R16 91V

195 Anchura nominal (S, distancia en mm entre los lados)
55 Relación altura/anchura (H/S) en porcentaje
R Neumático radial
16 Diámetro de la llanta en pulgadas (Ø)
91 Índice de carga (capacidad)
V Índice de velocidad máxima

Índice de velocidad máxima

Q hasta 160 km/h
R hasta 170 km/h
S hasta 180 km/h
T hasta 190 km/h
U hasta 200 km/h
H hasta 210 km/h
V hasta 240 km/h
W hasta 270 km/h
Y hasta 300 km/h

Fiat Bravo. Ruedas

Índice de velocidad máxima para neumáticos para nieve

QM + S hasta 160 km/h
TM + S hasta 190 km/h
HM + S hasta 210 km/h

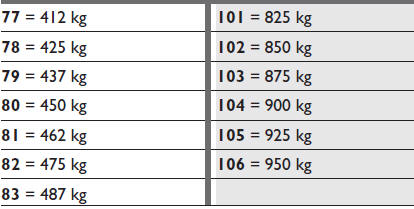

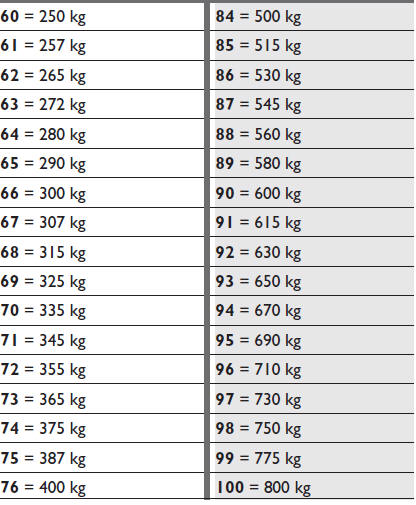

Índice de carga (capacidad)

Fiat Bravo. Ruedas

Fiat Bravo. Ruedas

LECTURA CORRECTA DE LA LLANTA

Ejemplo fig. 186: 7J x 16 ET 31

7 anchura de la llanta en pulgadas (1).
J perfil de la pestaña (relieve lateral donde apoya el talón del neumático) (2).
16 diámetro de ensamble en pulgadas (corresponde al del neumático que debe ser montado) (3 = Ø).
H2 forma y número de los "hump" (relieve de la circunferencia, que sujeta el talón del neumático Tubeless sobre la llanta).
ET 31 ángulo de caída de la rueda (distancia entre la superficie de apoyo disco/llanta y punto medio de la llanta de la rueda).

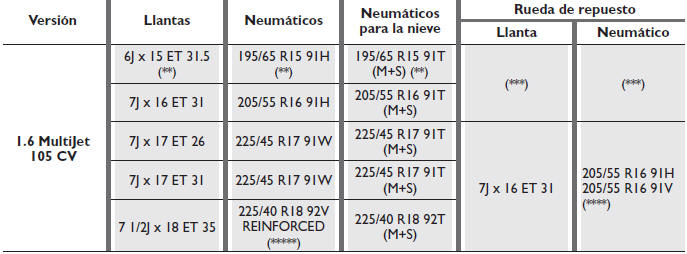

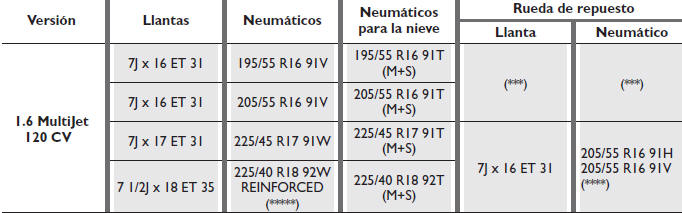

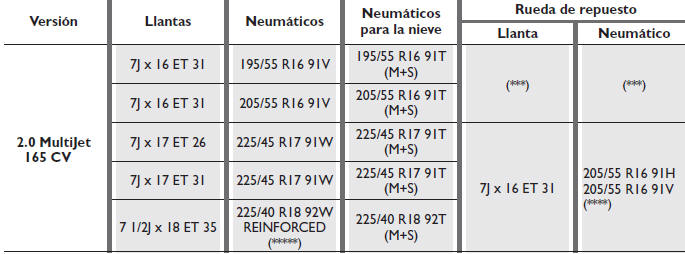

LLANTASY NEUMÁTICOS DE SERIE

Fiat Bravo. Ruedas

(**) Para versiones/países donde esté previsto
(***) En las versiones equipadas con neumáticos 195/65 R15 y 205/55 R16 puede solicitarse, como alternativa al Fix&Go, un neumático de dimensiones normales.
(****) El neumático 205/55 R16 91H (o 205/55 R16 91V) presenta las mismas características que la rueda de repuesto: por lo tanto, los textos y las advertencias que figuran en el apartado "Sustitución de una rueda" se refieren al neumático 205/55 R16 91H (o 205/55 R16 91V).
(*****) Neumáticos que no pueden llevar cadenas.

Fiat Bravo. Ruedas

(***) En las versiones equipadas con neumáticos 195/55 R16 y 205/55 R16 puede solicitarse, como alternativa al Fix&Go, un neumático de dimensiones normales.
(****) El neumático 205/55 R16 91H (o 205/55 R16 91V) presenta las mismas características que la rueda de repuesto: por lo tanto, los textos y las advertencias que figuran en el apartado "Sustitución de una rueda" se refieren al neumático 205/55 R16 91H (o 205/55 R16 91V).
(*****) Neumáticos que no pueden llevar cadenas.

Fiat Bravo. Ruedas

(***) En las versiones equipadas con neumáticos 195/55 R16 y 205/55 R16 puede solicitarse, como alternativa al Fix&Go, un neumático de dimensiones normales.
(****) El neumático 205/55 R16 91H (o 205/55 R16 91V) presenta las mismas características que la rueda de repuesto: por lo tanto, los textos y las advertencias que figuran en el apartado "Sustitución de una rueda" se refieren al neumático 205/55 R16 91H (o 205/55 R16 91V).
(*****) Neumáticos que no pueden llevar cadenas.

RUEDA DE REPUESTO (para versiones/países donde esté previsto)

Llanta: 4B x 15H ET 35
Neumático: T125/90 R15 96M

ADVERTENCIA El uso del neumático 225/40 R18 92W comporta la adopción de soluciones técnicas específicas. Por esa razón, este neumático sólo puede solicitarse al comprar el vehículo. ¡No montar este neumático después de la compra del vehículo!

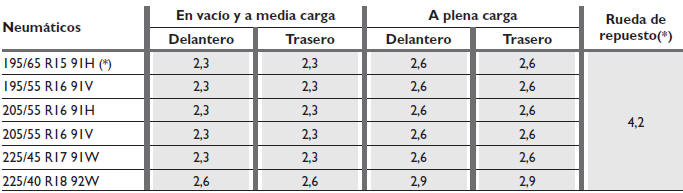

PRESIÓN DE INFLADO EN FRÍO (bar)

Fiat Bravo. Ruedas

(*) Para versiones/países donde esté previsto

Con el neumático caliente, el valor de la presión debe ser de +0,3 bar respecto al valor prescrito.

Volver a comprobar el valor correcto con el neumático frío. Con neumáticos para nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor prescrito para los neumáticos en dotación.

En caso de marcha con velocidad superior a 160 km/h, inflar los neumáticos a los valores previstos para las condiciones de plena carga.

Dimensiones

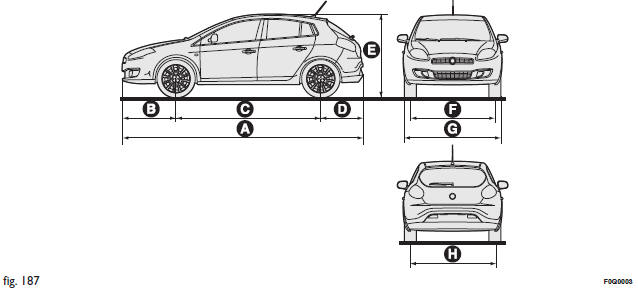

Las dimensiones se expresan en mm fig. 187 y se refieren al vehículo equipado con los neumáticos suministrados. La altura se mide con el vehículo vacío.

VOLUMEN DEL MALETERO Capacidad con el vehículo vacío (normas V.D.A.): 400 dm3 con Cargo Box (para versiones/países, donde esté previsto). Capacidad con el respaldo del asiento trasero abatido: 1.175 dm3 con Cargo Box (para versiones/países, donde esté previsto).

Fiat Bravo. Dimensiones

(*) En función de las dimensiones de las llantas, puede haber pequeñas variaciones de medida.

Prestaciones

Velocidad máxima en km/h que se puede alcanzar después del primer periodo de uso del vehículo.

Fiat Bravo. Prestaciones

(*) Velocidad máxima en sexta marcha
(**) Para versiones/países donde esté previsto

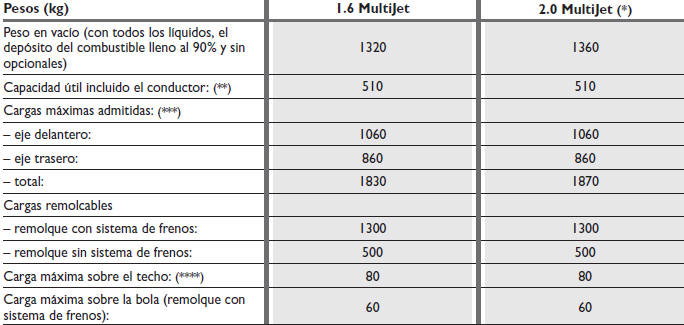

Pesos

Fiat Bravo. Pesos

(*) Para versiones/países donde esté previsto
(**) Con equipamientos especiales (techo practicable, dispositivo de arrastre del remolque, etc.) el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil con respecto a los pesos máximos admitidos.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir la carga en el maletero y/o en la superficie de carga respetando los límites máximos admitidos.
(****) Barras portaobjetos de la Lineaccessori Fiat, capacidad máxima: 50 kg.

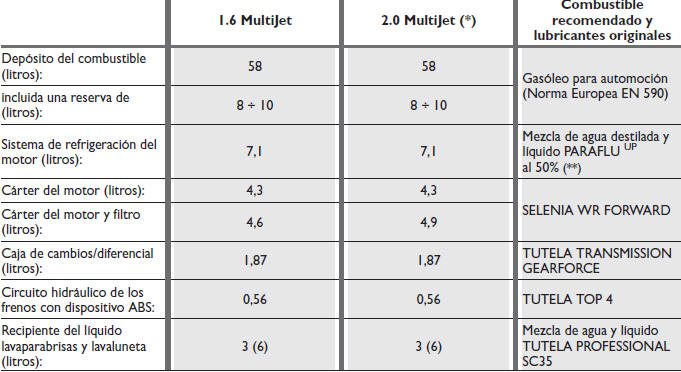

Repostado

Fiat Bravo. Repostado

(**) Para condiciones climáticas especialmente duras, se recomienda una mezcla de un 60% de PARAFLU UP y un 40% de agua desmineralizada.
(*) Para versiones/países donde esté previsto

Líquidos y lubricantes

El aceite del motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por el Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo de combustible y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.

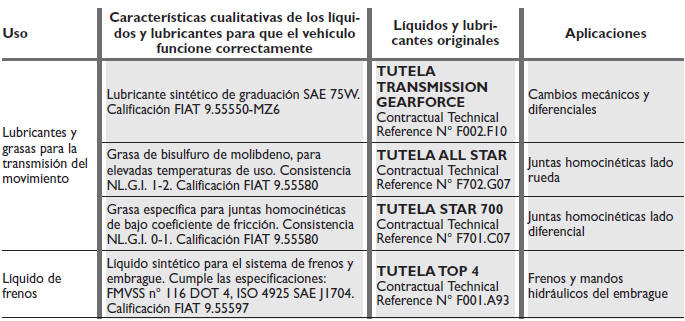

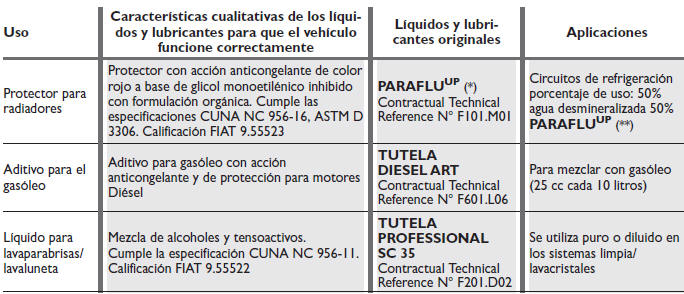

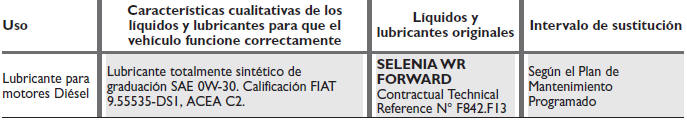

CARACTERÍSTICAS DE LOS PRODUCTOS

Fiat Bravo. Líquidos y lubricantes

En caso de emergencia, si no se dispone de lubricantes con las características especificadas, está permitido utilizar, para los repostados de aceite, productos con las prestaciones mínimas ACEA indicadas; en este caso no se garantizan las prestaciones óptimas del motor.

El uso de productos con características distintas de las indicadas podría ocasionar daños al motor no cubiertos por la garantía.

Fiat Bravo. Líquidos y lubricantes

Fiat Bravo. Líquidos y lubricantes

(*) ADVERTENCIA No rellenar o mezclar con otros líquidos con características diferentes a las descritas.
(**) Para condiciones climáticas especialmente duras, se recomienda una mezcla del 60% de PARAFLUUP y el 40% de agua desmineralizada.

Consumo de combustible

Los valores de consumo de combustible, indicados en la siguiente tabla, han sido determinados basándose en las pruebas de homologación prescritas por las Directivas Europeas.

Para medir el consumo se efectúan los siguientes procedimientos:

  • ciclo urbano: empieza con un arranque en frío seguido de una conducción que simula el uso del vehículo en el tráfico urbano;
  • ciclo extraurbano: se simula el empleo del vehículo en el tráfico extraurbano con frecuentes aceleraciones en todas las marchas; la velocidad del trayecto oscila entre 0 y 120 km/h;
  • ciclo mixto: se determina ponderando aproximadamente el 37% del ciclo urbano y el 63% del ciclo extraurbano.

ADVERTENCIA El tipo de trayecto, el estado del tráfico, las condiciones atmosféricas, la forma de conducir, el estado general del vehículo, el nivel de equipamiento/dotaciones/accesorios, el uso del climatizador, la carga del vehículo, la presencia de portaequipajes en el techo o cualquier situación que perjudique la aerodinámica o la resistencia al avance conllevan valores de consumo diferentes a los establecidos.

CONSUMO SEGÚN LA DIRECTIVA EUROPEAVIGENTE (litros/100 km)

Fiat Bravo. Consumo de combustible

(*) Para versiones/países donde esté previsto

Emisiones de CO2

Los valores de emisión de CO2, indicados en la siguiente tabla, se refieren al consumo mixto.

Fiat Bravo. Emisiones de CO2

(*) Para versiones/países donde esté previsto
