Fusibles - generalidades

Para impedir que el sistema eléctrico del automóvil resulte dañado por cortocircuitos o sobrecargas, los componentes del sistema y las funciones eléctricas están protegidos por una serie de fusibles.

Cuando un componente o una función dejan de funcionar, puede deberse a que el fusible del componente se ha sobrecargado temporalmente y se ha quemado. Si el mismo fusible se quema varias veces, es señal de que el componente tiene alguna avería. Volvo recomienda que se dirija a un taller autorizado Volvo para una revisión.

Cambio

1. Estudie la relación de fusibles para localizar el fusible afectado.

2. Saque el fusible y examínelo desde un lado para comprobar si el hilo curvado se ha quemado.

3. De ser así, cambie el fusible por otro del mismo color y amperaje.

PRECAUCIÓN Nunca emplee un objeto extraño ni un fusible de un amperaje superior al especificado a la hora de sustituir un fusible. Ello puede ocasionar daños considerables al sistema eléctrico e incluso provocar un incendio.

Ubicación de las cajas de fusibles y relés

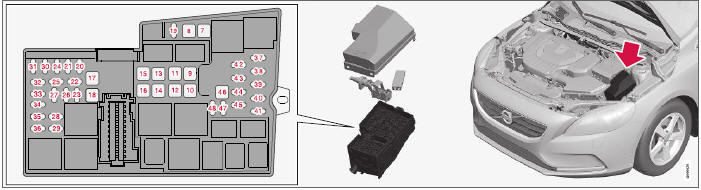

Volvo V40. Ubicación de las cajas de fusibles y relés

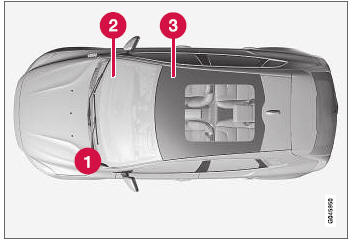

Ubicación de las cajas de fusibles en automóviles con volante a la izquierda. Si el automóvil lleva el volante a la derecha, cambia de lado la caja de fusibles situada debajo de la guantera.

  1. Compartimento del motor
  2. Debajo de la guantera
  3. Debajo del asiento delantero derecho

Fusibles - en el compartimento del motor

Los fusibles en el compartimento del motor protegen las funciones del motor y de los frenos.

Volvo V40. Fusibles - en el compartimento del motor

Detrás de la tapa hay unas pinzas que facilitan la extracción y la instalación de los fusibles.

En la central eléctrica también hay espacio para una serie de fusibles de repuesto.

Cambio de fusibles

Para acceder a los fusibles, debe soltarse la tapa situada encima de la batería de arranque y la tapa de la caja de fusibles y relés.

Desmontaje de la tapa

Volvo V40. Desmontaje de la tapa

1. Abra los cierres que están situados en los lados de la tapa de la batería de arranque.

    Levante la tapa hacia arriba.

Volvo V40. Desmontaje de la tapa

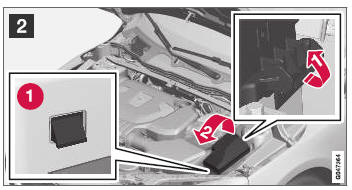

2. Abra el cierre situado en el lateral de la caja de fusibles y relés.

    Gire la tapa hacia arriba hasta liberar los cierres (1).

Volvo V40. Desmontaje de la tapa

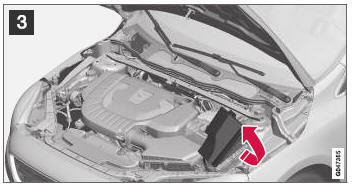

3. Abra la tapa hacia el motor para acceder a los fusibles.

Montaje de la tapa

Coloque las piezas en orden inverso.

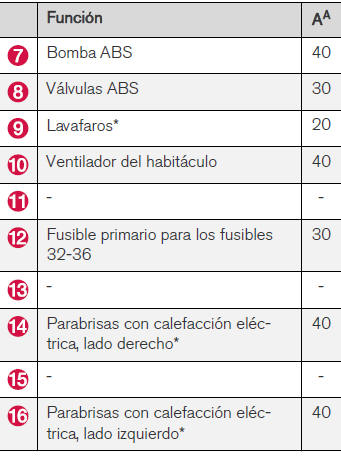

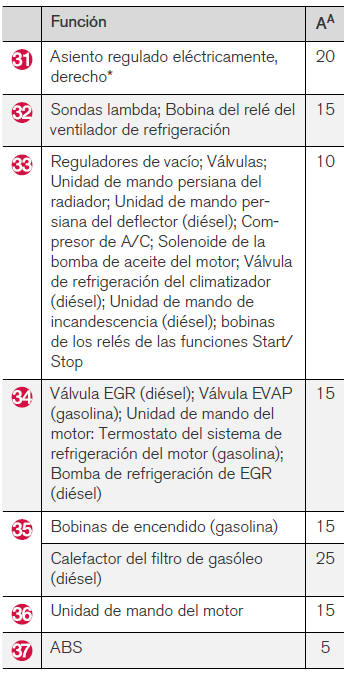

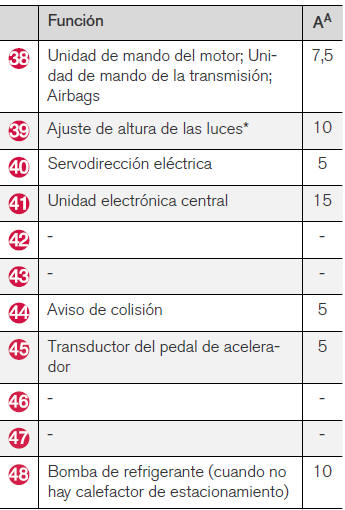

Posiciones

La etiqueta del interior de la tapa muestra el emplazamiento de los fusibles.

  • Los fusibles 7-18 y 46 son del tipo "JCASE" y deben cambiarse en un taller.
  • Los fusibles 19-45 y 47-48 son del tipo "Mini Fuse".

Volvo V40. Posiciones

Volvo V40. Posiciones

Volvo V40. Posiciones

Volvo V40. Posiciones

A  Amperios

Fusibles - debajo de la guantera

Los fusibles debajo de la guantera protegen las funciones de airbag, iluminación del habitáculo, etc.

Volvo V40. Fusibles - debajo de la guantera

Detrás de la tapa de la central eléctrica del compartimento motor hay unas pinzas que facilitan la extracción e instalación de los fusibles.

En la central eléctrica del compartimento motor también hay espacio para una serie de fusibles de repuesto.

Cambio de fusibles

A los fusibles se accede fácilmente tras soltar una cubierta de protección de la central eléctrica.

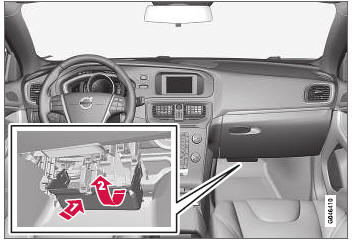

Desmontaje de la cubierta

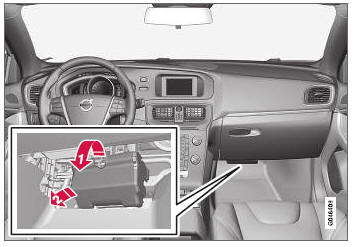

Volvo V40. Fusibles - debajo de la guantera

  1. Agarre la muesca y tire hasta liberar de la central eléctrica los talones de bloqueo del borde inferior de la cubierta.
  2. Desmontar la cubierta.

NOTA Se requiere una fuerza de tracción relativamente elevada para liberar primero de la central eléctrica los talones de bloqueo del borde superior de la cubierta.

Recolocación de la cubierta

Volvo V40. Recolocación de la cubierta

  1. Adapte los cierres inferiores.
  2. Gire la cubierta hacia arriba hasta que enganchen los cierres superiores.

NOTA Asegúrese de que los talones superiores de bloqueo se inserten correctamente en las ranuras de la central eléctrica.

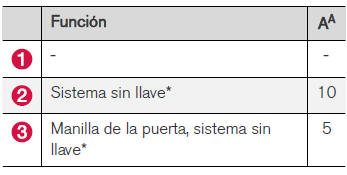

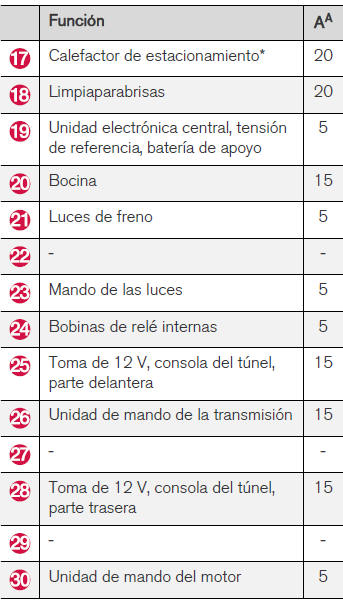

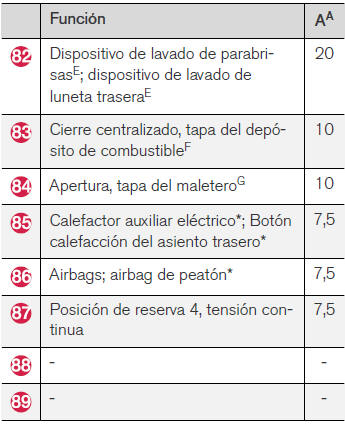

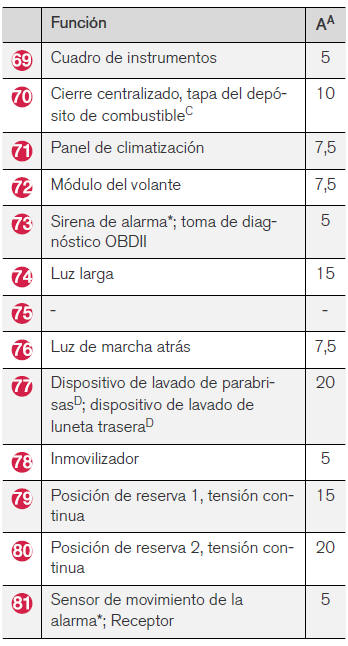

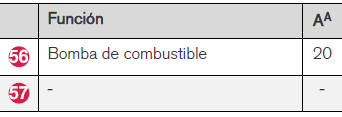

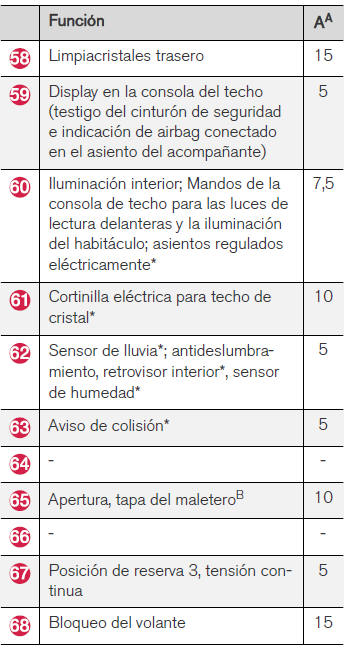

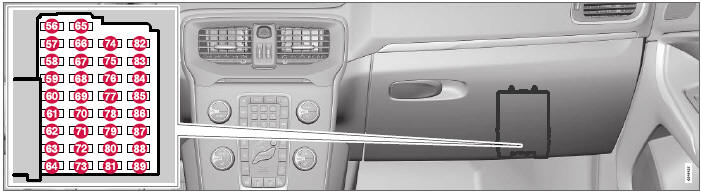

Posiciones

Los fusibles son del tipo "Mini Fuse".

Volvo V40. Posiciones

Volvo V40. Posiciones

Volvo V40. Posiciones

Volvo V40. Posiciones

A  Amperios
B  Ver también el fusible 84.
C  Ver también el fusible 83.
D  Ver también el fusible 82.
E  Ver también el fusible 77.
F  Ver también el fusible 70.
G  Ver también el fusible 65.

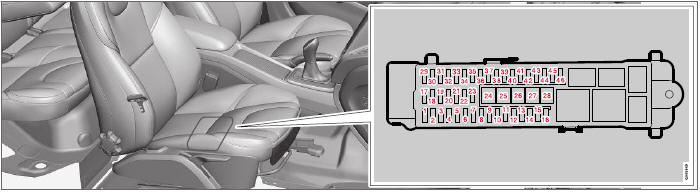

Fusibles debajo del asiento delantero derecho

Los fusibles debajo del asiento delantero derecho protegen entre otras cosas las funciones de infotainment y de calefacción del asiento.

Volvo V40. Fusibles debajo del asiento delantero derecho

Detrás de la tapa de la central eléctrica del compartimento motor hay unas pinzas que facilitan la extracción e instalación de los fusibles.

En la central eléctrica del compartimento motor también hay espacio para una serie de fusibles de repuesto.

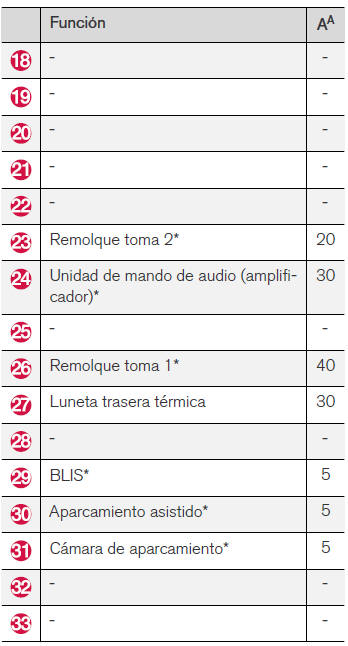

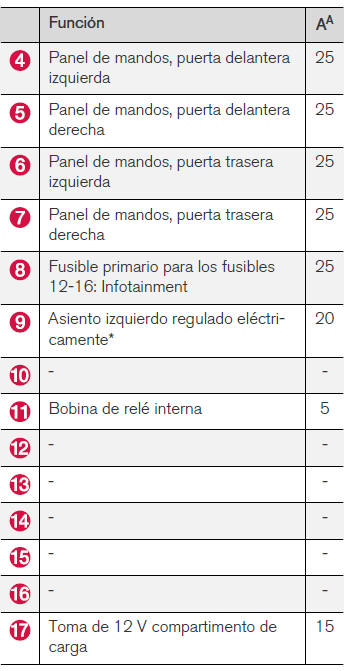

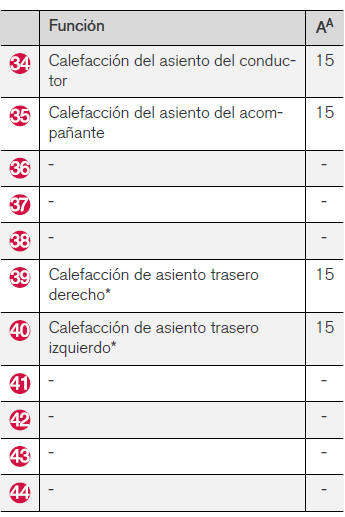

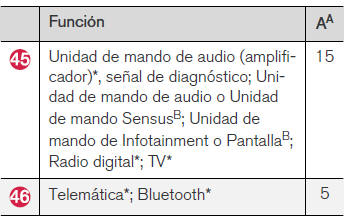

Posiciones

  • Los fusibles 24-28 son del tipo "JCASE" y deben cambiarse en un taller.
  • Los fusibles 1-23 y 29-46 son del tipo "Mini Fuse".

Volvo V40. Posiciones

Volvo V40. Posiciones

Volvo V40. Posiciones

Volvo V40. Posiciones

Volvo V40. Posiciones

A  Amperios
B  Algunos modelos.
