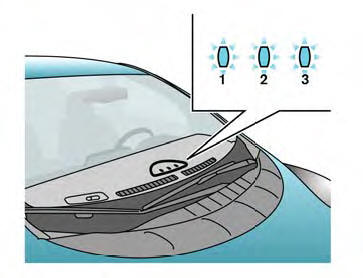

Luces indicadoras del estado de carga

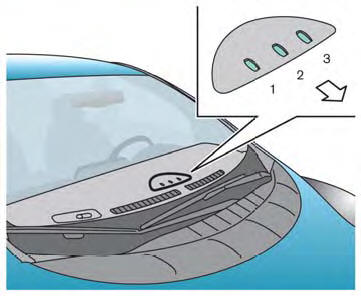

Las luces indicadoras del estado de carga 1 a 3 muestran el estado de carga, y son visibles desde el interior y el exterior del vehículo.
Cuando se desbloquea el conector de carga normal
Todas las luces indicadoras, 1 a 3 , destellarán y sonará tres veces un pitido cuando se presione el interruptor de bloqueo del conector de carga normal en la Intelligent Key o el interruptor del dispositivo de apertura de la tapa del orificio de carga.
Cuando el conector de carga normal se conecta incorrectamente
Todas las luces indicadoras, 1 a 3 , destellarán y un pitido sonará tres veces en 30 segundos cuando el conector de carga se conecta incorrectamente en el orificio de carga normal.
Listo para temporizador de carga

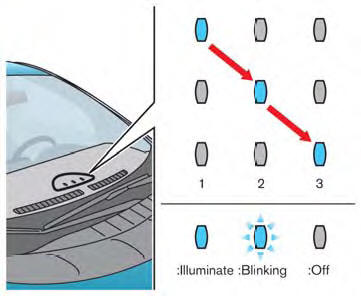

Si se ajustó el temporizador de carga, las luces indicadoras se encienden en orden de la 1 a la 3 . Las luces indicadoras se apagan después de aproximadamente 5 minutos.
Listo para carga inmediata
Cuando el interruptor de encendido está apagado y se presiona el interruptor de carga inmediata mientras el cable de carga no está conectado, la luz indicadora 2 se ilumina.
Esta luz indicadora 2 se ilumina cuando el vehículo está listo para la carga inmediata. Tiene 15 minutos para conectar el conector de carga al vehículo. Si el conector de carga no se conecta en un lapso de 15 minutos, la luz indicadora 2 se apaga y debe iniciar el modo de carga inmediata nuevamente para cargar el acumulador de iones de litio (Li-ion).
Durante la carga

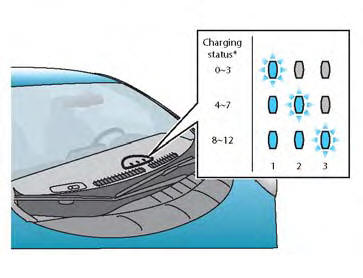

Cuando el acumulador de iones de litio (Li-ion) se está cargando, las luces indicadoras del estado de carga cambiarán dependiendo de la cantidad de carga del acumulador de iones de litio (Li-ion).
*: Este valor también es mostrado mediante la iluminación de segmentos del indicador de carga disponible del acumulador de iones de litio (Li-ion) en el tablero de instrumentos.
Cuando está completamente cargada

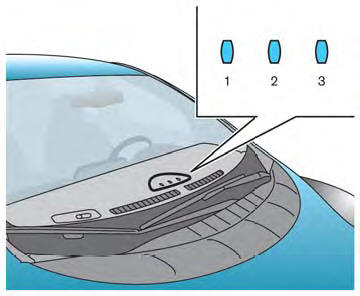

Todas las luces indicadoras 1 a 3 se encienden cuando el acumulador de iones de litio está completamente cargado según el nivel del modo de carga seleccionado.
Las luces indicadoras se apagan después de aproximadamente 5 minutos o cuando se quita el conector de carga.

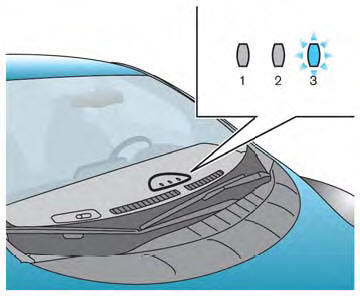

Cuando la luz indicadora 3 destella
La luz indicadora 3 destella cuando el acumulador de 12 voltios se está cargando. Para obtener información adicional, consulte Carga del acumulador de 12 voltios en la sección Descripción general del EV de este manual.
El indicador también destellará hasta por 5 minutos si se interrumpe la energía eléctrica al EVSE durante la carga. La carga se reanudará automáticamente cuando se restablezca la energía eléctrica al EVSE si el conector de carga está conectado.
El pitido de inicio de la carga no sonará cuando se reanude la carga.
El indicador también destellará cuando el sincronizador del control de climatización se encuentre en funcionamiento.
Cuando no se realiza ninguna carga
Ninguna de las luces se ilumina cuando el acumulador de iones de litio (Li-ion) y el acumulador de 12 voltios no se estén cargando.

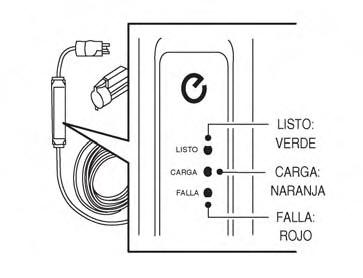

Luz indicadora de la caja de control del EVSE (equipo de alimentación del vehículo eléctrico)

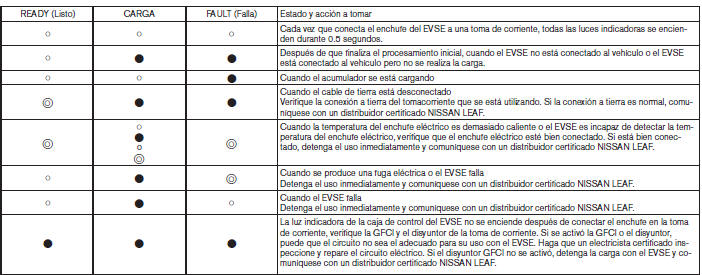

Cuando se realiza una carga lenta, el estado de la carga es indicado por la luz indicadora situada en la caja de control del EVSE (equipo de alimentación del vehículo eléctrico).
Una luz indicadora también indica si hay una falla del EVSE.

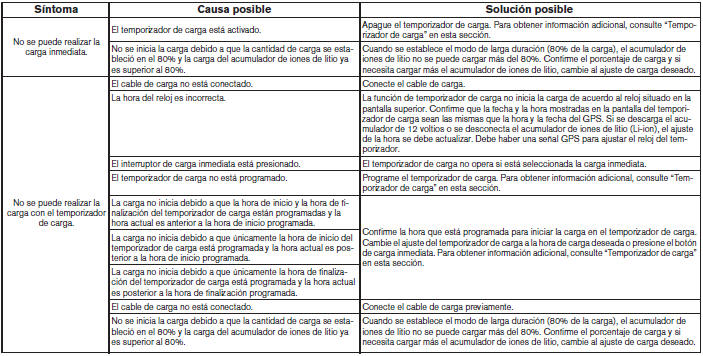

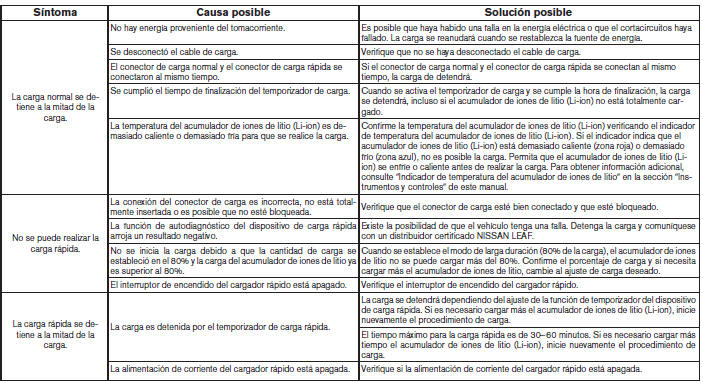

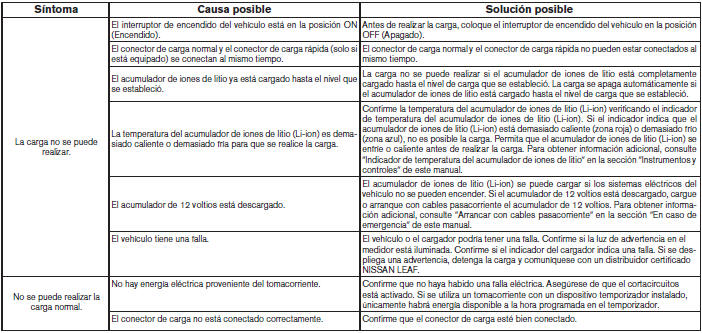

Guía de diagnóstico y corrección de fallas relacionadas con la carga
