Volvo V40 > Cámara de aparcamiento

La cámara de aparcamiento es un sistema auxiliar que se activa al introducirse la marcha atrás.

La imagen de la cámara se muestra en la pantalla de la consola central

NOTA Como el enganche para remolque está configurado con el sistema eléctrico del vehículo, el perímetro del enganche se incluye cuando la función mide la distancia con objetos detrás del vehículo.

PRECAUCIÓN

  • La cámara de aparcamiento es un recurso que no puede sustituir en ningún caso la responsabilidad del conductor al dar marcha atrás.
  • La cámara tiene ángulos muertos donde no pueden detectarse los obstáculos.
  • Manténgase atento cuando haya personas y animales cerca del automóvil.

Funcionamiento y uso

Volvo V40. Cámara de aparcamiento

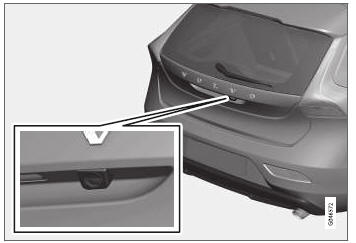

Ubicación de la cámara junto al tirador.

La cámara muestra lo que hay detrás del automóvil y si aparece algo por los lados.

La cámara muestra una amplia zona detrás del automóvil, así como parte del parachoques y el enganche para remolque.

Puede parecer que los objetos de la pantalla están ligeramente inclinados, esto es normal.

NOTA Los objetos de la pantalla pueden encontrarse más cerca del automóvil de lo que parecen.

Si hay otra vista activa, esta da paso automáticamente al sistema de la cámara de aparcamiento y la imagen de la cámara aparece en la pantalla.

Al introducir la marcha atrás, se muestran gráficamente dos líneas continuas que ilustran el camino que tomarán las ruedas traseras según la posición actual del volante. Esto facilita las maniobras de aparcamiento y de marcha atrás en lugares estrechos y el acoplamiento de un remolque.

También se ilustran aproximadamente las dimensiones exteriores del vehículo mediante dos líneas discontinuas. Las líneas auxiliares pueden desconectarse, véase el apartado Ajustes.

Si el automóvil está equipado con sensores de aparcamiento asistido, se mostrará información gráfica en forma de campos de colores para ilustrar la distancia de obstáculos detectados, véase la sección titulada "Vehículos con sensores de marcha atrás".

La cámara continúa activa aproximadamente unos 5 segundos después de quitar la marcha atrás o hasta que la velocidad del automóvil supera los 10 km/h(6 mph) hacia adelante o los 35 km/h (22 mph) hacia atrás.

Condiciones luminosas

La imagen de la cámara se ajusta automáticamente según las condiciones luminosas. A causa de ello, la intensidad luminosa y la calidad de la imagen pueden variar. Cuando las condiciones luminosas son deficientes, puede reducirse ligeramente la calidad de la imagen.

NOTA Extraiga la suciedad, la nieve y el hielo de la lente de la cámara para que funcione debidamente.

Esto es especialmente importante cuando hay poca luz.

Líneas auxiliares

Volvo V40. Cámara de aparcamiento

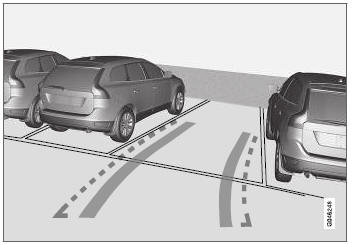

Ejemplo de líneas auxiliares que puede ver el conductor.

Las líneas de la pantalla se proyectan como si estuvieran a ras del suelo detrás del automóvil y dependen directamente del movimiento del volante, lo que permite que el conductor vea el trayecto previsto del automóvil al girar.

NOTA

  • Al dar marcha atrás con un remolque que no está conectado al sistema eléctrico del automóvil, la pantalla muestra el camino que tomará el automóvil y no el remolque.
  • La pantalla no muestra líneas cuando el remolque está conectado al sistema eléctrico del automóvil.
  • La cámara de aparcamiento se desconecta automáticamente al conducir con remolque si se utiliza el cableado de remolque original de Volvo.

IMPORTANTE Recuerde que la pantalla sólo muestra el área situada detrás del automóvil, así que preste atención a los lados y el tren delantero del vehículo al girar el volante durante la marcha atrás.

Líneas de delimitación

Volvo V40. Cámara de aparcamiento

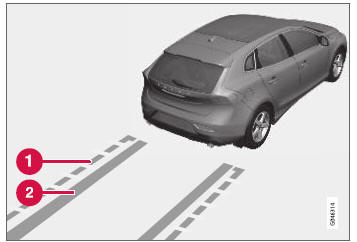

Las distintas líneas del sistema.

  1. Línea que delimita la zona sin obstáculos detrás del vehículo
  2. "Rodada"

La línea discontinua (1) enmarca una zona de hasta 1,5 m detrás del parachoques. Constituye al mismo tiempo el límite de los componentes más salientes del automóvil, por ejemplo, los retrovisores exteriores y las esquinas, también cuando el automóvil gira.

Las amplias "rodadas" (2) entre las líneas laterales indican el trazado previsto de las ruedas y pueden extenderse hasta 3,2 m detrás del parachoques si no hay obstáculos por el camino.

Vehículos con sensores de marcha atrás

Volvo V40. Cámara de aparcamiento

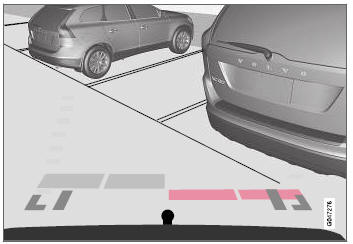

Los campos de colores (4, uno por sensor) indican la distancia.

Si el automóvil está equipado con un sistema de aparcamiento asistido, la distancia se muestra con campos de colores por cada sensor que detecta el obstáculo.

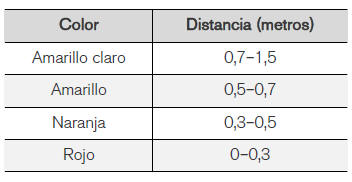

El color del campo cambia a medida que se reduce la distancia del obstáculo, de amarillo claro a amarillo, naranja y rojo.

Volvo V40. Cámara de aparcamiento

Cámara de asistencia de aparcamiento - ajustes

Activar cámara desconectada

Si la función de la cámara está desconectada al introducir la marcha atrás, proceda de la siguiente manera para activarla:

Volvo V40. Cámara de aparcamiento

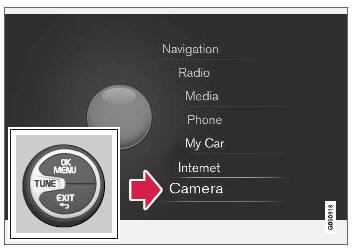

Menú principal.

1. Mantenga pulsado una o dos veces EXIT para ir al menú principal.

2. Seleccione la opción "Cámara" con TUNE y pulse OK/MENU.

3. En el menú siguiente: - Seleccione la imagen de la cámara que desee con TUNE y pulse OK/MENU. La pantalla muestra la imagen de la cámara.

Opciones

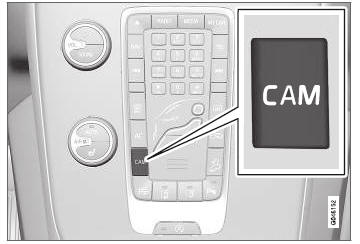

Los automóviles equipados como cámara de visión hacia adelante, tienen un botón CAM en el panel de climatización.

Volvo V40. La posición del botón puede variar según el equipamiento del vehículo.
La posición del botón puede variar según el equipamiento del vehículo.

  • Pulse CAM para activar la cámara . La pantalla muestra la imagen de la cámara.

Para cambiar la imagen entre las cámaras de visión hacia atrás y hacia adelante:

  • Pulse CAM o gire TUNE.

Cambiar un ajuste

La configuración predeterminada es que la cámara se active al introducir la marcha atrás.

Los ajustes de la cámara de aparcamiento pueden modificarse cuando la cámara muestra una imagen:

1. Pulse OK/MENU cuando aparece una imagen . La pantalla pasa a mostrar un menú con diferentes opciones.

2. Seleccione la opción correspondiente con TUNE.

3. Marque la opción pulsando OK/MENU y salga con EXIT.

Enganche de remolque

La cámara puede utilizarse para acoplar un remolque. En la pantalla puede mostrarse una línea auxiliar con la "trayectoria" estimada del enganche de remolque, de la misma manera que las "huellas de los neumáticos".

Debe optarse entre la presentación de las "huellas de los neumáticos" o del trayecto del enganche para remolque. Las dos opciones no pueden mostrarse al mismo tiempo.

1. Pulse OK/MENU cuando se muestra una vista de la cámara.

2. Seleccione la opción Línea guía trayect barra remolque con TUNE.

3. Marque la opción pulsando OK/MENU y salga con EXIT.

Zoom

Si es necesario realizar maniobras precisas, el enganche para remolque puede ampliarse:

  • Pulse CAM o gire TUNE Gire o pulse varias veces para volver a la vista normal.

Cuando hay más opciones, aparecen una detrás de otra. Pulse o gire hasta que se vea la imagen de la cámara deseada.

Cámara de aparcamiento - limitaciones

NOTA Un portabicicletas u otro accesorio montado en la parte trasera del automóvil puede obstaculizar la visión de la cámara.

No olvide lo siguiente

Observe que, aunque solo parezca que esté tapada una parte relativamente pequeña de la imagen, la obstrucción puede afectar a un sector bastante grande y hacer que queden obstáculos que no se detectan hasta que están muy próximos al vehículo.

  • Mantenga la lente de la cámara sin suciedad, hielo y nieve.
  • Limpie regularmente la lente de la cámara con agua tibia y champú para automóviles.

    Proceda con cuidado para no rayar la lente.
