Skoda Scala > Elementos de fijación en el maletero

Sinopsis

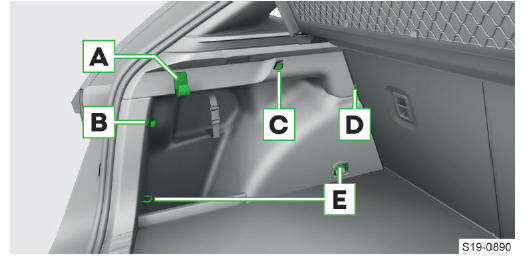

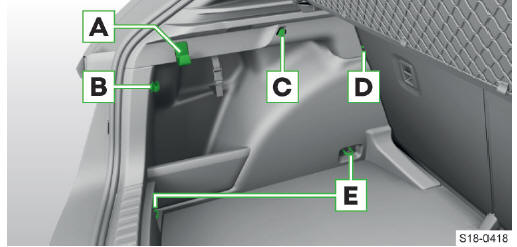

Vehículo sin suelo de carga variable

Skoda Scala. Vehículo sin suelo de carga variable

  1. Ganchos para bolsas
    Carga máx. 7.5 kg
  2. Elementos de fijación para la fijación de las redes de sujeción
  3. Ganchos para fijación de las redes de fijación
    Carga máx. 1.5 kg
  4. Ganchos de sujeción para la fijación de redes de fijación
  5. Argollas de amarre para la fijación de carga y red de retención
    Carga máx. 350 kg

Vehículo de gas natural

Skoda Scala. Vehículo de gas natural

  1. Ganchos para bolsas
    Carga máx. 7.5 kg
  2. Elementos de fijación para la fijación de las redes de sujeción
  3. Ganchos para fijación de las redes de fijación
    Carga máx. 1.5 kg
  4. Ganchos de sujeción para la fijación de redes de fijación
  5. Argollas de amarre para la fijación de carga y red de retención
    Carga máx. 350 kg

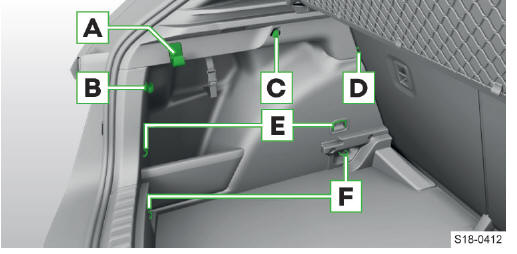

Vehículo con suelo de carga variable

Skoda Scala. Vehículo con suelo de carga variable

  1. Ganchos para bolsas
    Carga máx. 7.5 kg
  2. Elementos de fijación para la fijación de las redes de sujeción
  3. Ganchos para fijación de las redes de fijación
    Carga máx. 1.5 kg
  4. Ganchos de sujeción para la fijación de redes de fijación
  5. Argollas de amarre para la fijación de carga y red de retención
    Carga máx. 350 kg
  6. Argollas de amarre para la fijación de carga y red de retención
    Carga máx. 350 kg

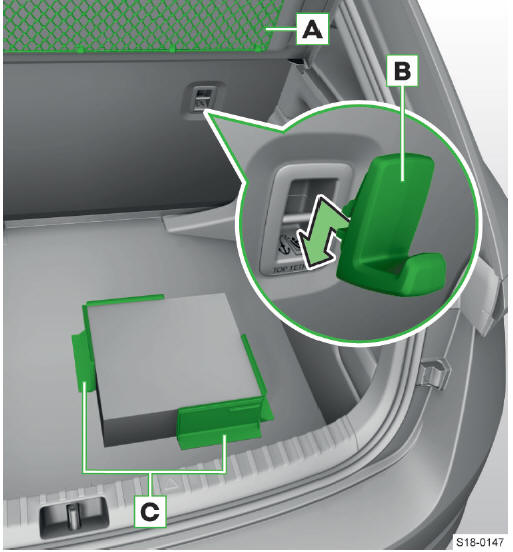

Otros elementos de fijación

Skoda Scala. Otros elementos de fijación

  1. Red en la tapa del maletero
    Carga máx. 1.5 kg
  2. Gancho para sujetar la carga a la argolla del sistema TOP TETHER restringe
    Carga máx. 5 kg
  3. Elementos de carga
    Carga máx. 8 kg
    Hay un compartimiento de almacenamiento para los elementos de carga debajo del revestimiento del piso en el compartimiento de equipaje.
    • Doble el elemento de carga y fíjelo al revestimiento del piso en el compartimiento de equipaje.

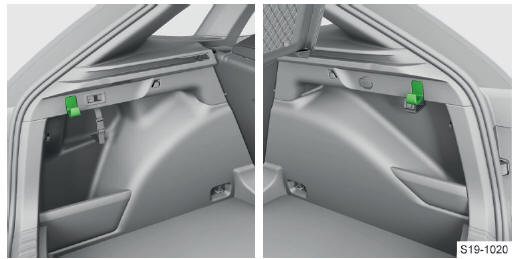

Ganchos de bolsa en el maletero

Skoda Scala. Ganchos de bolsa en el maletero

La carga máxima admitida del gancho es de 7,5 kg.

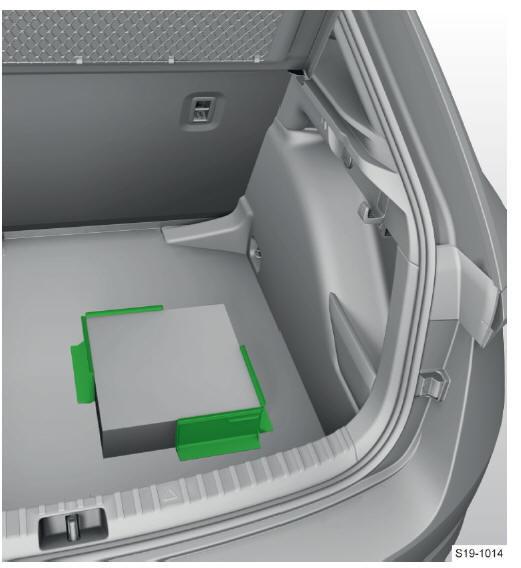

Elementos de carga en el maletero

Skoda Scala. Elementos de carga en el maletero

La carga máxima de los elementos de carga es de 8 kg.

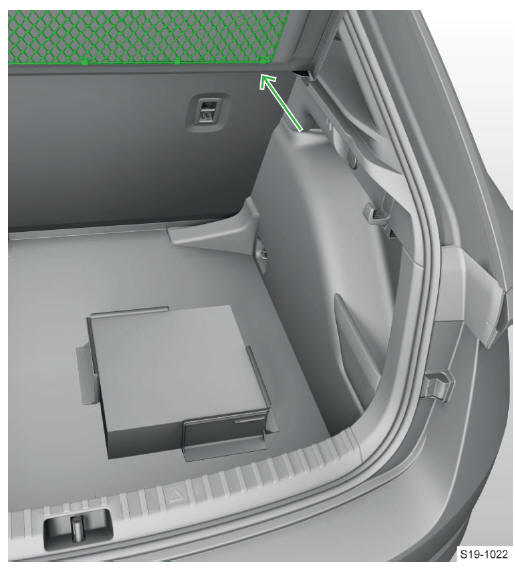

Red guardaobjetos

Skoda Scala. Red guardaobjetos

La carga máxima admitida de la red es de 1,5 kg.

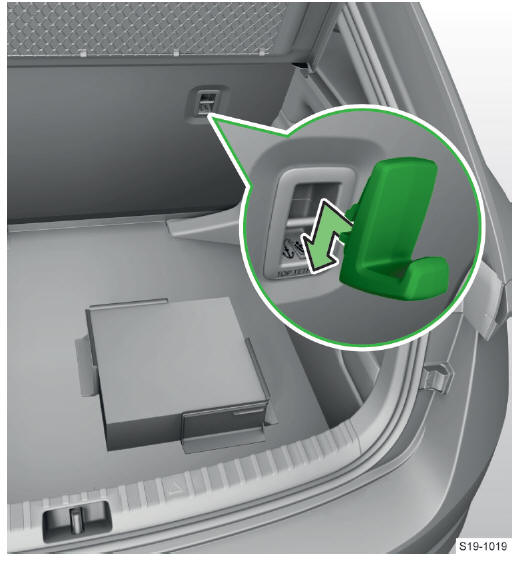

Gancho en el ojal del sistema TOP TETHER

Skoda Scala. Gancho en el ojal del sistema TOP TETHER

La carga máxima admitida del gancho es de 5 kg.

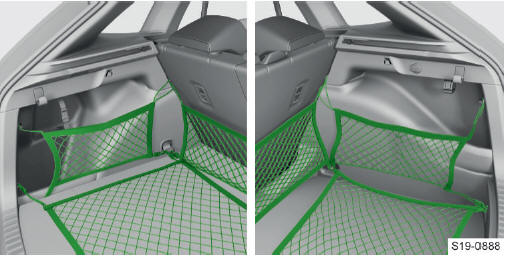

Redes de retención

Sinopsis

Skoda Scala. Sinopsis

La carga máxima de cualquier red de retención es de 1,5 kg.

Bolsillo guardaobjetos

Colgar

Skoda Scala. Colgar

  • Colgar la bolsa de almacenamiento en los puntos de fijación A , B o C.

La carga máxima de las bolsas de almacenamiento es de 3,5 kg.

Red de separación

Sujetar partición de red

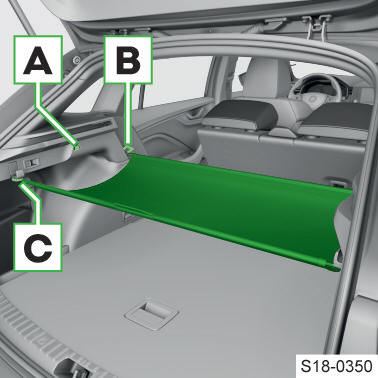

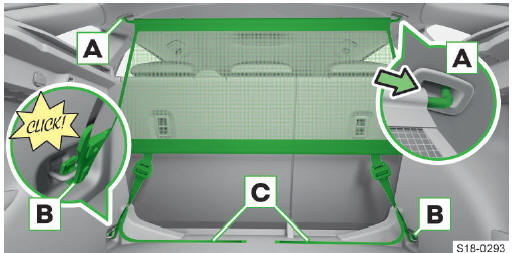

Sujetar a la parte posterior

Skoda Scala. Sujetar a la parte posterior

  • Utilizar la barra transversal en el alojamiento A.
  • Encajar los mosquetones B en los ojos de amarre.
  • Tensar los cinturones en los extremos C libres.

Sujetar delante

El procedimiento es análogo al procedimiento trasero.

Las argollas de amarre para los mosquetones se encuentran debajo de las columnas de la carrocería centrales.

Aflojar

El lanzamiento tiene lugar en orden inverso para el archivo adjunto.

Moqueta de doble cara

Sinopsis

Dependiendo del equipo, el vehículo puede estar equipado con un revestimiento de suelo de doble cara en el maletero. Un lado está hecho de tela, el otro lado es lavable.

Cubierta del maletero rígida

Sacar e insertar

La carga máxima del revestimiento es de 1 kg.

Extraer

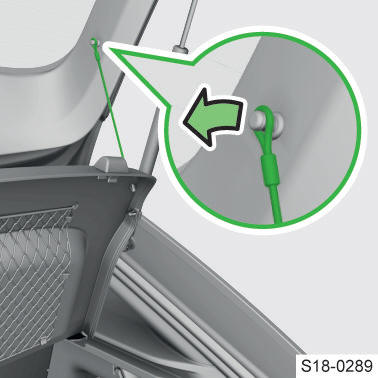

Skoda Scala. Extraer

  • Desenganchar las correas.

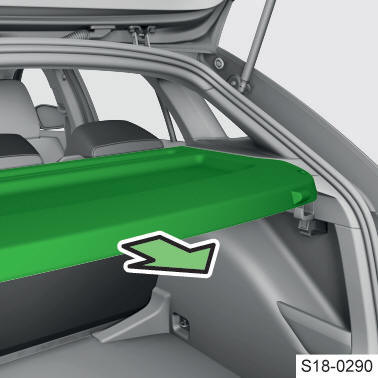

Skoda Scala. Extraer

  • Extraer la cubierta.

Introducir

  • Inserte la cubierta hasta que encaje.
  • Enganche las correas de retención.

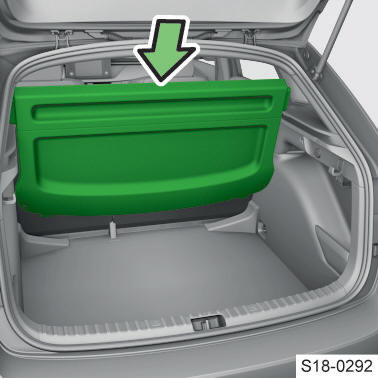

Guarde la cubierta detrás de los asientos traseros

Skoda Scala. Guarde la cubierta detrás de los asientos traseros

  • Cuelgue la tapa detrás de los asientos traseros.

Suelo de carga variable en el maletero

Establecer posición

La carga máxima del suelo de carga variable en la posición superior es de 75 kg.

Ajustar en la posición superior o inferior

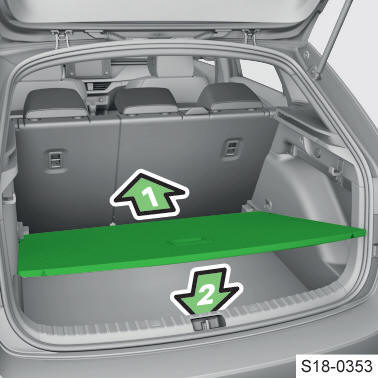

Skoda Scala. Ajustar en la posición superior o inferior

  • Levante el piso de carga variable y tire de él hacia usted.

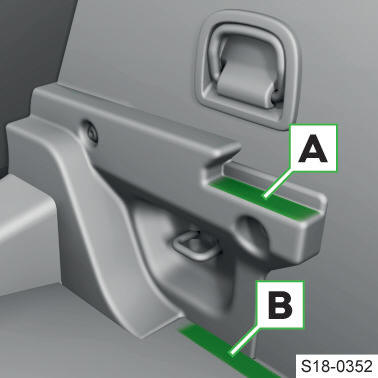

Skoda Scala. Ajustar en la posición superior o inferior

  • Para ajustar en la posición superior, colocar el suelo de carga variable en el área delantera sobre la superficie A.
  • Para ajustar en la posición inferior, colocar el suelo de carga variable en el área delantera sobre la zona B.

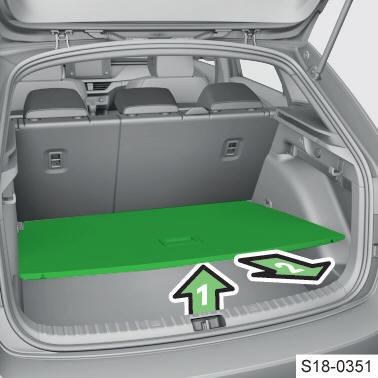

Skoda Scala. Ajustar en la posición superior o inferior

  • Presione el suelo de carga variable hacia adelante y cuelgue.

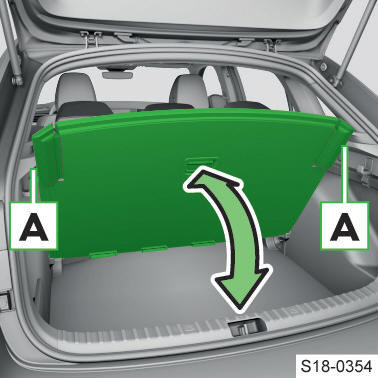

Sujete el suelo de carga levantado variable en la posición superior

Skoda Scala. Sujete el suelo de carga levantado variable en la posición superior

  • Asegure el suelo de carga variable elevado con la ayuda de esquinas con bisagras en las áreas A.

Sacar e insertar

  • Levante el suelo de carga variable hasta una distancia de unos 15 cm por debajo de la puerta del maletero y retírelo.
  • La inserción se efectúa en orden inverso

Resumen del equipamiento del habitáculo

Equipamiento en el maletero, Equipamiento de emergencia
