Nissan Leaf > Fusibles
Compartimiento del motor

ADVERTENCIA
- Nunca toque, desensamble, desmonte
ni reemplace piezas ni cables de alta
tensión ni sus conectores. Los cables
de alta tensión son de color naranja. Si
toca, desensambla, quita o reemplaza
esas piezas y cables puede sufrir quemaduras
graves o descargas eléctricas
que pueden provocar lesiones graves
o fatales.
- Nunca use un fusible de mayor o menor
amperaje que el especificado en la
cubierta de la caja de fusibles. Esto
puede dañar el sistema eléctrico o provocar
un incendio.
Si los equipos eléctricos no funcionan, revise si
hay un fusible abierto.
1. Confirme que el interruptor de encendido y el
interruptor de los faros están apagados.
2. Abra el cofre.

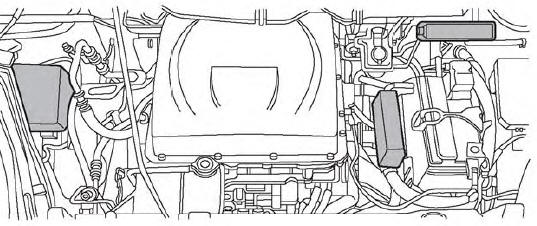

3. Quite la cubierta del portafusibles/eslabones
fusibles presionando la lengüeta y levantando
la cubierta, primero por el lado derecho y
luego por el lado izquierdo.
4. Localice el fusible que debe ser reemplazado.
5. Use el extractor de fusibles situado en la caja
de fusibles de compartimiento de pasajeros
para retirar el fusible.

6. Si se fundió el fusible A , reemplácelo por
uno nuevo B .
7. Si el fusible nuevo también se abre, haga que
un distribuidor certificado NISSAN LEAF revise
el sistema eléctrico y lo repare en caso de
ser necesario.

Eslabones fusibles

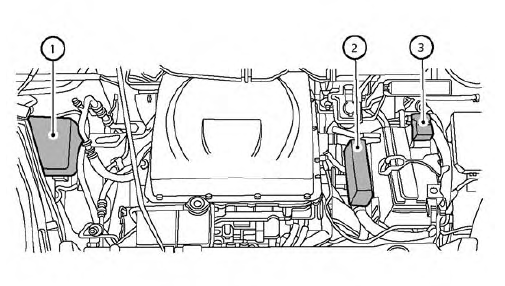

Si el equipo eléctrico no funciona y los fusibles
están en buen estado, revise los eslabones fusibles
en los portafusibles 1 , 2 y 3 . Si hay
eslabones fusibles quemados, reemplácelos
solo por partes genuinas NISSAN.
Para verificar y reemplazar los eslabones fusibles
en los portafusibles 1 , 2 y 3 , póngase en
contacto con un distribuidor certificado NISSAN
LEAF.
Compartimiento de pasajeros

ADVERTENCIA
Nunca use un fusible de mayor o menor
amperaje que el especificado en la cubierta
de la caja de fusibles. Esto puede
dañar el sistema eléctrico o provocar un
incendio.
Si los equipos eléctricos no funcionan, revise si
hay un fusible abierto.
1. Asegúrese de que el interruptor de encendido
y el interruptor de los faros estén
apagados.

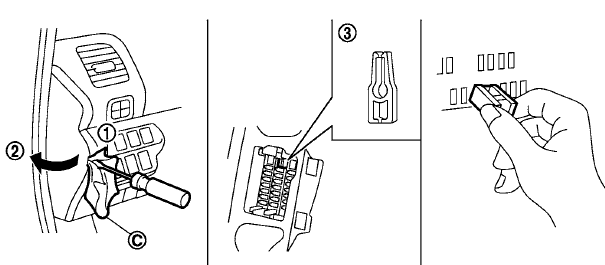

2. Inserte un destornillador cubierto con un
trapo C en la hendidura 1 .
Utilice un trapo C para proteger la cubierta
de la caja de fusibles.
3. Luego, jale para desmontar la cubierta de la
caja de fusibles 2 .
4. Quite el fusible con el extractor de fusibles
3 .

5. Si se fundió el fusible A , reemplácelo por
uno nuevo B .
6. Si el fusible nuevo también se abre, haga que
un distribuidor certificado NISSAN LEAF revise
el sistema eléctrico y lo repare en caso de
ser necesario.
